5s
+1
Submission successful!
|
| Marchio: | DLX |
| Numero di modello: | Metallo puro del nichel |
| MOQ: | 15 kg |
| Termini di pagamento: | L/C,T/T,Western Union |
| Capacità di fornitura: | 500 tonnellate al mese |

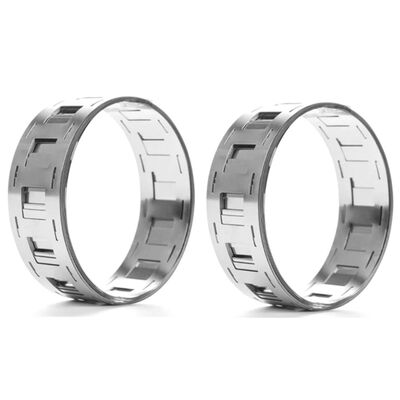

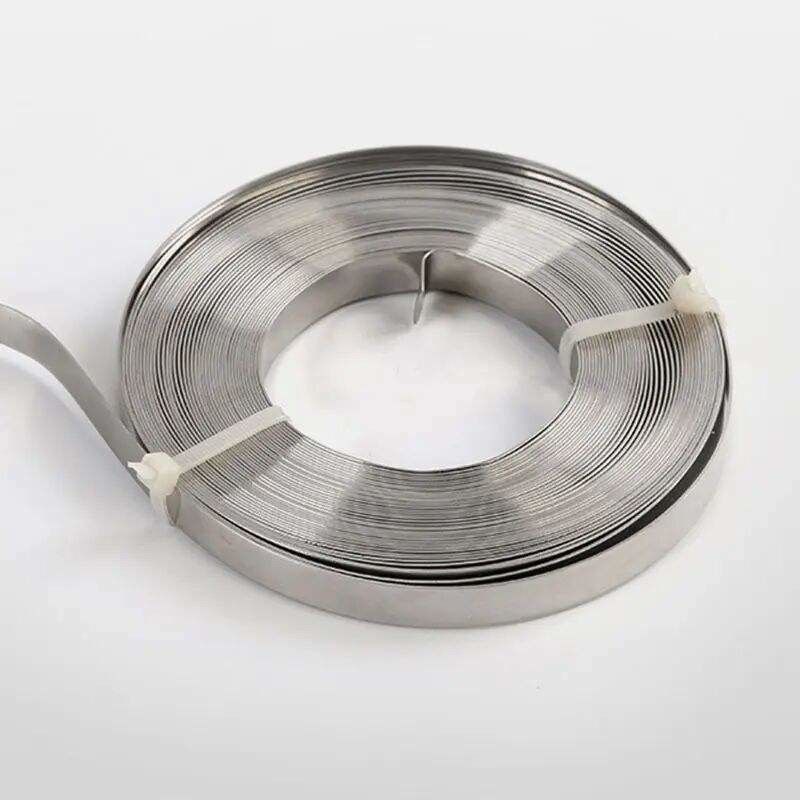

La produzione di batterie fallisce in silenzio: una scheda il cui spessore si allontana di due centesimi di millimetro cambia l'energia di saldatura,resistenza al contatto e consistenza cellulare su mille confezioni assemblateNel frattempo, i connettori in acciaio galvanizzato o nichellatto corrodono sulla linea di saldatura sotto vapore elettrolitico, trasformando un componente da 2 centesimi in un guasto di campo.Questo N6 (NP2) / Ni201 nastro di nichel puro è tagliato per le tolleranze di batteria-grade in modo che il pulsante, la linea di saldatura e la prova di impedenza finale sono eseguite su un materiale che si comporta in modo identico bobina dopo bobina.
| Dimensione | Distanza | Tolleranza |
|---|---|---|
| Spessore | 00,05 ∼0,5 mm | ±0,01 mm (≤0,2 mm) / ±0,02 mm (>0,2 mm) |
| Larghezza | 5 ‰ 200 mm | ± 0,10 mm |
| Altezza della fessura (borda della fessura) | ️ | ≤ 0,03 mm |
| Camber | ️ | ≤ 1 mm / m |
| Peso della bobina | 10 ‰ 500 kg | per bobina |
Le schede della batteria sono saldate con resistenza o laser, e la zona colpita dal calore entra brevemente nella finestra di precipitazione del carburo a 425-760 °C. Il contenuto di carbonio decide se quella zona rimane duttile in servizio.
| Immobili | Ni200 (UNS N02200) | Ni201 (UNS N02201) | N6 (GB, NP2) |
|---|---|---|---|
| Carbonio massimo | 0.15% | 00,02 per cento | 00,10% |
| Finestra di sensibilizzazione | 425 ∼ 760 °C | 425 ∼ 760 °C | 425 ∼ 760 °C |
| Rischio di corrosione intergranulare dopo la saldatura | Alto contenuto di sostanze corrosive | Molto basso | Moderato |
| Servizio raccomandato | Non saldate, secche, < 15 °C | Fusioni saldate in servizio elettrolitico/alcalino | Industriale generale, ottimizzato per i costi |
Per le confezioni 18650 che presentano cicli di temperatura e esposizione agli elettroliti, specificare Ni201 per le schede saldate; utilizzare N6 quando la formazione e la crimping dominano e il carico di corrosione è lieve.
Caduta di tensione per lunghezza di 10 mm, calcolata sulla base della resistività 0,096 μΩ·m (nichel puro, 20 °C):
| Striscia (t * w) | Sezione trasversale | Cambio di posizione | Cambio di posizione |
|---|---|---|---|
| 0.1 * 6 mm | 0.6 mm2 | 16 mV | 32 mV |
| 0.15 * 6 mm | 0.9 mm2 | 11 mV | 21 mV |
| 0.2 * 8 mm | 1.6 mm2 | 6 mV | 12 mV |
| 0.3 * 8 mm | 2.4 mm2 | 4 mV | 8 mV |
Regola empirica per la progettazione delle schede: mantenere la caduta per scheda al di sotto di ≈20 mV alla corrente di picco per limitare il riscaldamento resistivo all'interno della confezione.
| Processo | Parametro (intervallo di partenza) | Striscia tipica |
|---|---|---|
| Saldatura a punti di resistenza | 1.5·3.0 kA, forza dell'elettrodo 150·300 N, 5·15 ms | 00,02 mm |
| Saldatura a laser | 300-800 W, velocità di marcia 0,5-2 m/min | 0.15 ¢ 0,3 mm |
| Saldatura ad ultrasuoni | Amplitudine di 20-40 μm, forza di pinza di 0,3 0,6 MPa | 00,3 mm |
I valori sono punti di partenza del settore; forniamo campioni gratuiti da 0,5 kg in modo da poter bloccare i parametri sulla propria linea di produzione.
| Materiale | Resistenza @ 20 °C | Integrità della saldatura | Corrosione da elettroliti |
|---|---|---|---|
| Nickel puro (N6/Ni201) | 0.096 μΩ·m | Omogenea, senza strato di rivestimento | Eccellente stabile pellicola passiva |
| Acciaio nichelato | ≈ 0,15 μΩ·m (nucleo in acciaio) | Delaminati di rivestimento al bordo della saldatura | Pochi |
| Copper-nickel (CuNi) | 00,40 ‰ 0,50 μΩ·m | Risistenza più elevata, maggiore ingresso di calore | - Bene. |
L'acciaio rivestito vince sul costo iniziale e perde sulla qualità della saldatura e sulla stabilità dell'impedenza a lungo termine, i due parametri che determinano l'affidabilità del pacchetto batterie.
| Grado | Ni Contenuto | Migliore applicazione | Prezzo di riferimento (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥ 99,9% | elettronica a vuoto | 420 ¢ 480 |
| Ni201 | ≥ 99,0% | Servizio ad alta temperatura | 350 ¥390 |
| Ni200 | ≥ 99,2% | Batteria, prodotti chimici | 340 ¥380 |
| N6 (NP2) | ≥ 99,5% | Corrosione industriale | 300 ¥340 |
FOB porto cinese, a seconda della dimensione e della quantità della bobina.
Fonte: catalogo dei prodotti DLX, famiglia del nichel puro (gradi N4 / N6 / Ni200 / Ni201).
| Elemento (t) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | ️ | ️ |
| Ni | ️ | ️ | ≥ 99.0 | ≥ 99.2 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.02 | ≤ 0.15 |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| - Sì. | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| M | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | ️ | ️ |
| Mg | ≤ 0.01 | ≤ 0.10 | ️ | ️ |
| Immobili | Valore |
|---|---|
| Densità | 80,908 g/cm3 |
| Punto di fusione | 1435 ∼ 1446 °C |
| Temperatura di Curie | 358 °C |
| Resistenza alla trazione (annealed) | ≥ 462 MPa |
| Altri prodotti di cui al capitolo 9 | ≥ 35% |
| Durezza (annealed) | 90 ¢ 120 HB |
| Modulo di taglio | ≈ 76 GPa |
| Resistenza elettrica | 00,096 μΩ·m (20 °C) |
| Conduttività termica (Ni200) | 70.2 W/m·K |
| Articolo | Dettaglio |
|---|---|
| Modulo | Scatto di bobina / striscia piatta, lunghezze personalizzate |
| Dimensioni | 0.05 ≈ 0,5 mm di spessore * 5 ≈ 200 mm di larghezza |
| Temperature | Rilasciato (M) / semi-duro / duro, per processo di stampaggio |
| Superficie | di larghezza inferiore o uguale a 20 mm |
| L' estremo | Fessura, sferrata ≤ 0,03 mm |
| Imballaggio | Carta antirughe + barriera all'umidità + pallet di compensato |
Ogni bobina passa attraverso una misurazione dello spessore su tutta la larghezza, un'ispezione delle fessure e dei controlli superficiali; i lotti vengono campionati per tensione,Verifica della durezza e della salinità con spruzzo ASTM B117La composizione chimica è fissata per calore e una CTM EN 10204 3.1 viene rilasciata su richiesta.
Le bobine sono avvolte in carta antirrugina con una barriera antiumidità, fissate su pallet di compensato e legate per il trasporto marittimo o aereo; le ID delle bobine e i numeri dei lotti consentono una completa tracciabilità fino al calore.Le dimensioni standard spediscono in 7 ¢ 15 giorniI campioni gratuiti da 0,5 kg vengono spediti entro 3-5 giorni.
Changzhou DLX Alloy gestisce dal 2002 un impianto di fusione verticalmente integrato di lega di nichel: fusione, laminatura a caldo e freddo, taglio di precisione e collaudo interno sotto un tetto di 12.000 m2.Perché l'impianto produce solo leghe di nichelCon una capacità annua di 1.200 tonnellate e la certificazione ISO9001 & SGS,Forniamo la striscia di materiale per batterie come partner di processo, non solo come magazzino.
Se le schede sono saldate e l'imballaggio è esposto a elettroliti o alcali, scegliere Ni201 (C ≤ 0,02%) per evitare la sensibilizzazione della zona di saldatura.N6 offre la stessa purezza a un costo inferiore.
Il MOQ è di 5 kg per tutti i prodotti. Un campione di 0,5 kg gratuito è disponibile per N6 e Ni200; i campioni di N4 e Ni201 sono addebitati e rimborsati con il primo ordine superiore a 50 kg.
Spessore ±0,01 mm su strisce fino a 0,2 mm, larghezza ±0,10 mm e sbiadimento del bordo della fessura ≤0,03 mm
Sì, la norma EN 10204 3.1 MTC con composizione chimica completa e risultati di prove meccaniche è disponibile per lotto.
Sì ️ inviate il vostro passo, numero di schede e disegno di formazione. Forniamo larghezza di fessura, temperatura e finitura superficiale per abbinare la vostra stampa di schede e linea di saldatura, con campioni per la convalida prima del volume.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
