Griglia corrugata in nichel puro ️ Progettazione del canale di flusso 3D per la distribuzione dell'acqua e del gas di elettrolizzatore

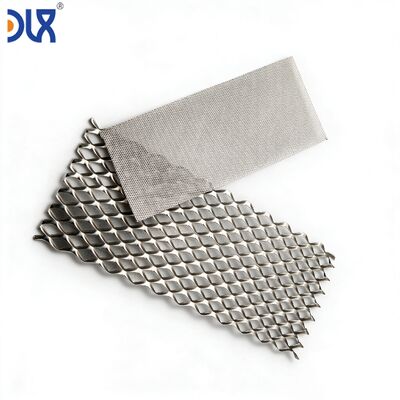

Una rete piana muove gli elettroni. Una rete ondulata muove gli elettroni, l'acqua e il gas in tre dimensioni. our pure nickel corrugated mesh takes a flat woven or expanded nickel substrate and forms it into a precise wave profile — creating parallel flow channels that guide water to the electrode surface and sweep product gas away from itA differenza dei campi di flusso di piastre bipolari meccanici che costano centinaia di dollari per piastra,la rete ondulata fornisce la stessa funzione di distribuzione del flusso a una frazione del costo e a differenza della rete piana che si basa su percorsi di rilascio casuale di gas, la geometria di ondulazione ingegnerizzata garantisce che ogni centimetro quadrato di area dell'elettrodo veda sia la consegna di acqua dolce che la rimozione di gas senza ostacoli.e tipo di substrato prodotto per il progetto della cella elettrolizzatrice.

In un elettrolizzatore PEM che opera a 2 A/cm2, l'anodo produce circa 12 millilitri di ossigeno al minuto per centimetro quadrato di area attiva.attraverso lo strato di trasporto porosoUn reticolo piatto offre un piano bidimensionale: acqua e gas competono per lo stesso spazio, nello stesso piano.creare limiti di trasporto di massa che limitino la densità di corrente.

Una rete ondulata separa i flussi in due zone funzionali: le valli del canale portano l'acqua all'elettrodo e i picchi del canale creano spazio per la raccolta e l'uscita del gas.Il passo di ondulazione determina quanti percorsi di flusso paralleli esistono per centimetro di larghezza dell'elettrodoL'altezza di ondulazione determina l'area trasversale di ciascun canale di flusso e quindi la portata massima del gas prima che la coalescenza delle bolle blocchi il canale.passo e l'altezza definiscono il campo di flusso idraulica e sono entrambi i parametri specificate sul vostro disegno.

• Flusso ingegnerizzato, non canali casualiLa rete piatta tra una piastra bipolare e un elettrodo crea punti di contatto casuali.La maglia ondulata crea canali deterministici paralleli. Ogni centimetro quadrato di elettrodo vede la stessa pressione di approvvigionamento dell'acqua e lo stesso percorso di rimozione del gas.L'uniformità della densità attuale migliora, i punti caldi della carenza di acqua locale scompaiono.

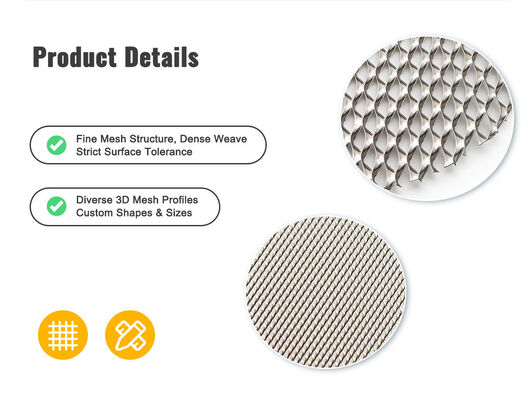

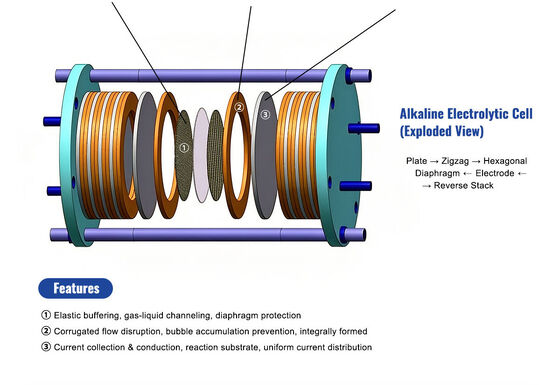

• La corrugatura è l'apposito spaziatore, un componente, tre funzioni.In una cella alcalina a vuoto zero, è necessario: un collettore di corrente, un separatore gas-liquido e un spazzatore per mantenere l'intervallo elettrodo-membrana.Il materiale a maglia trasporta la correnteI canali di ondulazione separano il gas dal liquido. L'altezza del picco determina il divario. Meno componenti significa meno fasi di assemblaggio e meno modalità di guasto.
• Formata dalla nostra rete di nichel non due fornitori diversiIl substrato a maglia piatta è tessuto o esteso internamente dal nostro filo o foglio di nichel. La corrugatura viene formata internamente su un formatore di ingranaggi di precisione.Non stai comprando la maglia da una società e la fai ondulare da un'altra con ciascuno che incolpa l'altro se il componente finito fallisce il tuo test cellulare.
• Peso e altezza di corrugation tenuti alla vostra tolleranzaIl nostro processo di formazione degli ingranaggi utilizza rotoli di formazione a terra di precisione con profili dentali tagliati al passo e all'ampiezza specificati. Tolleranza di passo ± 0,1 mm; tolleranza di altezza ± 0,05 mm.Questi non sono rulli ondulati generici sono tagliati per il vostro progetto di campo di flusso.
• Annealed dopo la formazione non stressato, dimensionalmente stabileLa rete ondulata indurisce il nichel ad ogni curva. Senza ricottura post-forma, la rete rimbalza sotto compressione e l'altezza del canale cambia.La soluzione viene ricottata dopo la formazione del profilo di ondulazione., e la maglia si trova all'altezza specificata sotto compressione, ciclo dopo ciclo.
• Zone piane di contatto in picchi e valli ¢ buon contatto elettricoLa nostra opzione di profilo trapezoidale fornisce superfici di contatto piatte sia sul picco (contattando lo strato adiacente sopra) che sulla valle (contattando lo strato sotto).Questo massimizza l'area di contatto elettrico rispetto a un'onda sinusoidale dove il contatto è teoricamente una lineaPiù area di contatto = minore resistenza interfacciale = minore tensione della cella.

La maggior parte delle aziende che offrono la rete ondulata non la fabbricano, ma la comprano, la fanno passare attraverso una macchina e la spediscono.la condizione di ricottura non è sotto il loro controlloQuando le prestazioni delle cellule variano da batch a batch e si rintraccia la causa alla rete, si scopre che il fornitore di rete ha cambiato la fonte del cavo senza dire a nessuno,e il nuovo filo ha 00,2% in più di ferro rispetto al lotto di qualificazione.

Alla DLX, la catena e' lineare e trasparente, il nostro forno di fusione produce lingotti di nichel puro con il grado specificato.Il nostro mulino di laminazione o linea di disegno produce la striscia o il filo che diventa il vostro substrato a maglia pianaIl nostro telaio di tessitura o la stampa di espansione fa la rete piatta.E il nostro forno a atmosfera controllata ricotta la rete ondulata finita per bloccare la geometria del profilo e alleviare le sollecitazioni di formazioneCinque passi, una struttura, un sistema di qualità, un punto di responsabilità.

• 12,000 m2 di impianto integrato- fusione, disegno del filo, laminazione delle strisce, tessitura, espansione, ondulazione, ricottura, ispezione.

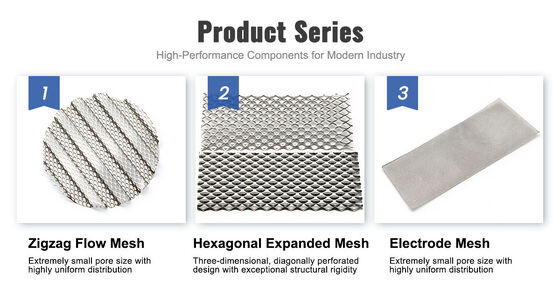

• Capacità di ondulazione: passo 2,0−8,0 mm, ampiezza 0,5−3,0 mm, profilo sinuoso o trapezoidale.Substrato: tessuto (tutti i disegni) o metallo espandito.
• ISO9001 con piena tracciabilità da fusione a maglia■ SGS accreditato; ispezione BV e TÜV disponibile.

Fonte: catalogo dei prodotti DLX Alloy, chimica certificata dal lingotto alla rete ondulata finita.

Ispezione da parte di terziSGS, BV o TÜVcampione gratuito di 5 fogli per la valutazione del disegno dell'elettrolizzatore OEM.

• Come faccio a scegliere il giusto tono e l'ampiezza per la mia cella?

  Inizia con la densità di corrente e il tasso di produzione di gas per cella.La densità di corrente più elevata richiede una maggiore capacità di rimozione del gas  aumentare l'ampiezza o diminuire la discesa per aggiungere l'area di sezione trasversale del canaleSe non si dispone di un modello CFD, possiamo fornire fogli di campione a combinazioni di passo/amplitudine da 2 a 3 per test empirici a cellula singola.La maggior parte dei clienti converge sulla loro geometria ottimale entro due iterazioni.

• La corrugatura può essere orientata in angolo con i bordi del foglio?

  Lo standard è i canali paralleli alla lunghezza del foglio, che si allineano con la direzione naturale del flusso dall'ingresso all'uscita nella maggior parte dei progetti di celle.45° per il flusso trasversale)I bordi di taglio intersecheranno i canali di ondulazione in un angolo in cui alcune estremità aperte del canale saranno esposte.Possiamo discutere se questo è accettabile per il vostro progetto o se l'orientamento del rotolo di formazione dovrebbe essere regolato.

• Qual e' la rete ondulata piu' sottile che si possa produrre?

  Spessore totale (spessore del substrato + amplitudine della ondulazione): minimo di circa 0,7 mm per il substrato tessuto con filo da 0,10 mm e amplitudine di 0,5 mm.Il minimo pratico è determinato dal diametro del filo del substrato. Il filo deve sopravvivere alla piegatura ai picchi di ondulazione senza fratturaPer il substrato metallico espanso, lo spessore totale minimo è di circa 0,9 mm con una lamiera di 0,15 mm e un'ampiezza di 0,6 mm.

• Il processo di ondulazione danneggia la superficie della maglia?

  I nostri rotoli di formazione sono lucidati per evitare marchi sulla superficie del nichel.Il ricottura post-forma allevia eventuali sollecitazioni superficiali da piegaturaLa condizione superficiale della maglia ondulata finita è equivalente alla condizione superficiale del substrato piatto.

• Potete produrre la stessa rete di tessuto ondulato?

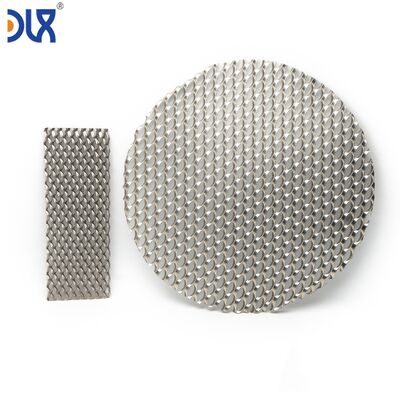

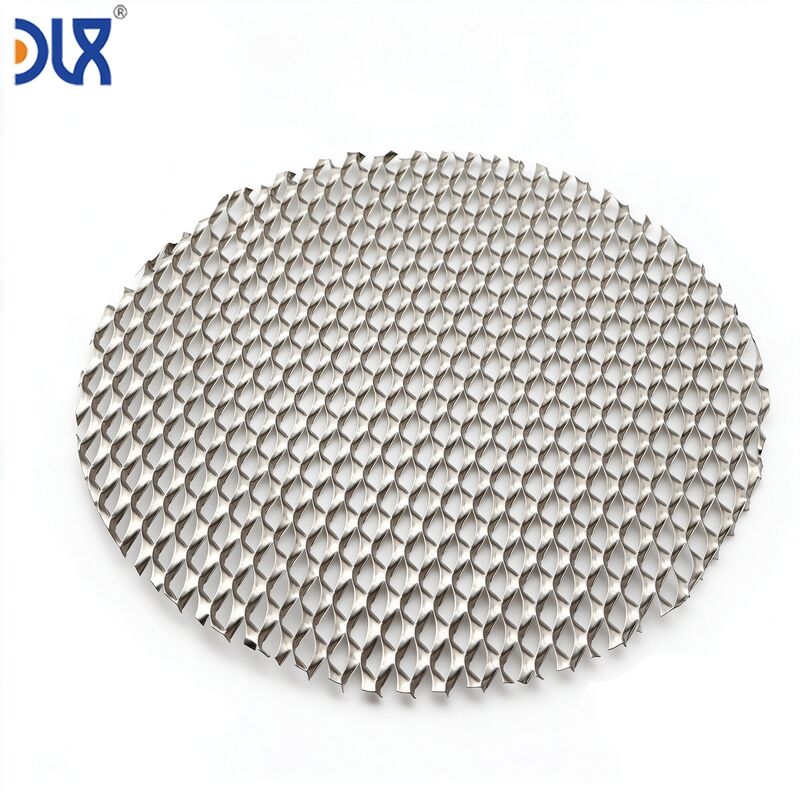

  Sì. La maglia di nichel espansa può essere corrugata con lo stesso processo di formazione. La differenza chiave è che la maglia espansa ha direzionalità. Il modello di diamante ha un orientamento lungo e corto.I canali di ondulazione devono essere allineati con la direzione LWD per una massima integrità meccanica attraverso i rotoli di formazioneConfirmeremo l'orientamento ottimale durante la revisione del disegno.
