5s
+1
Submission successful!
|
| Marchio: | DLX |
| Numero di modello: | Puro nichel |
| MOQ: | 5 kg |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union |
| Capacità di fornitura: | 500 tonnellate al mese |
ISO9001 Fabbrica diretta|Dal 2002|N4/N6/Ni200/Ni201|Tessuto e dimensione personalizzati|Disponibile campione gratuito

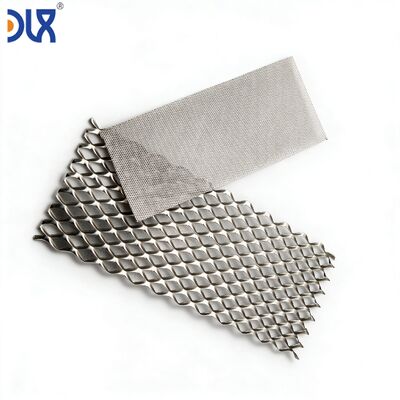

La maglia di elettrodi di nichel puro della Changzhou DLX Alloy Co., Ltd. è stata appositamente costruita per i produttori di elettrolizzatori all'idrogeno, non è una maglia industriale generica adattata per l'uso elettrochimico.Iniziamo con il nostro filo di nichel puro estratto in-house da N4, N6, Ni200, o grado Ni201, quindi tessere o saldare al vostro specificato numero di maglie, diametro del filo, e dimensioni del foglio.maglie grossolane per raccoglitori di corrente PEM, o fogli di dimensioni personalizzate per un nuovo design di stack, i nostri 20 anni di produzione di lega di nichel da fusione a rete significa la chimica del filo, l'integrità del tessuto,e le condizioni della superficie sono controllate da un capo all'altro. completa EN 10204 3.1 MTC con tracciabilità dal filo alla maglia su ogni ordine.
| Fase | Catena di approvvigionamento convenzionale | Catena di approvvigionamento integrata DLX |
|---|---|---|
| 1. filo di nichel | Acquistato da Wire Mill A ¢ certificato chimico da A, qualità della superficie sconosciuta fino alla produzione di maglie | Prelevato in-house dal nostro nickel puro fuso N4 (99,9%+) fino al Ni201, chimica controllata da lingotti |
| 2. Fabbricazione di tessuti / maglie | Negozio di tessitura B different company, different quality system, risk of wire surface contamination at B's facility (azienda diversa, sistema di qualità diverso, rischio di contaminazione della superficie del filo nella fabbrica di B) | Fabbricato in-house, il filo si sposta direttamente dalla nostra linea di tracciamento alla nostra produzione di maglie senza manovra intermedia |
| 3Disputa di qualità | La maglia non riesce al test dell'elettrolizzatore → A incolpa la tensione di tessitura di B → B incolpa la qualità del filo di A → aspettate | Una compagnia, un sistema di qualità, la causa principale risolta internamente, si ottengono risposte, non indizi. |
| 4. Tempo di consegna per la personalizzazione | Richiesta di nuove specifiche di maglia → B richieste di nuovo filo da A → A piani di fusione → 8 12 settimane minimo | Richiedi nuove specifiche di maglia → il nostro disegno di filo regola il diametro del filo → la nostra linea di maglia regola il modello di tessitura → 4 ∼6 settimane tipiche per le nuove approvazioni |
| Tipo di maglia | Struttura | Migliore applicazione dell' elettrolizzatore | Tipo di filo / spessore |
|---|---|---|---|

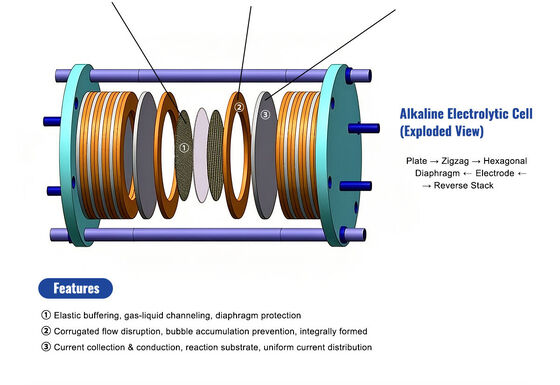

| Tessile olandese semplice | Cavi di curvatura più grandi della trama; aperture di filtrazione dense | Elettrodo ALK a vuoto zero mesh sottile tra membrana e strato di trasporto poroso | filo: 0,10 ∼ 0,30 mm |
| Tessuto quadrato semplice | di larghezza uguale a quella di un'altra parte | Substrato di elettrodo ALK base di rivestimento del catalizzatore; distribuzione uniforme della corrente | filo: 0,15 ∼ 0,50 mm |
| Tissuto di twill | Filato incrociato due, sotto due; più flessibile del tessuto semplice | Il collettore di corrente PEM è conforme alla superficie MEA sotto compressione | filo: 0,10 ∼ 0,25 mm |

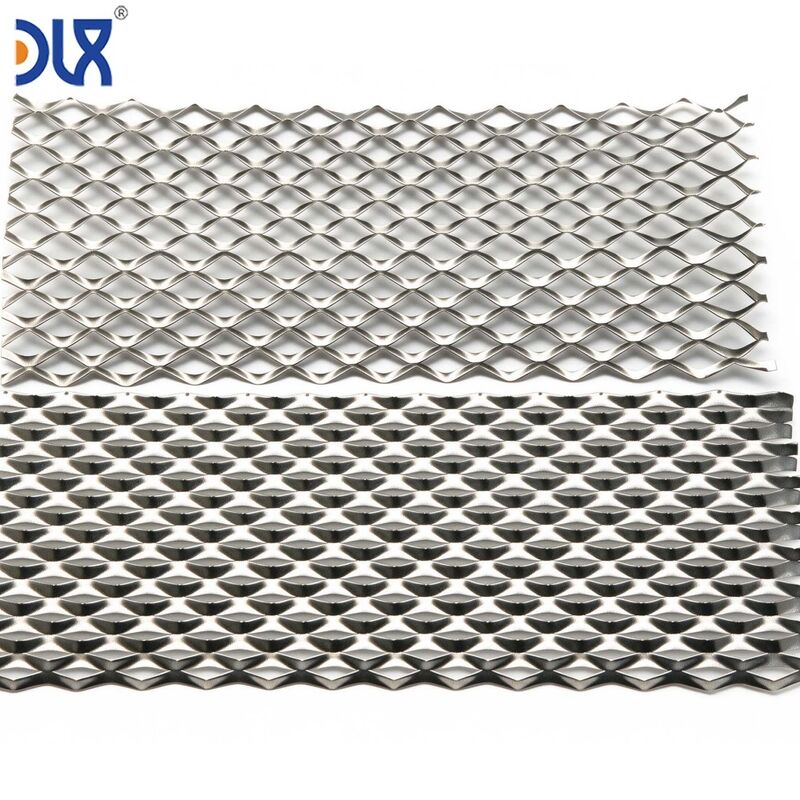

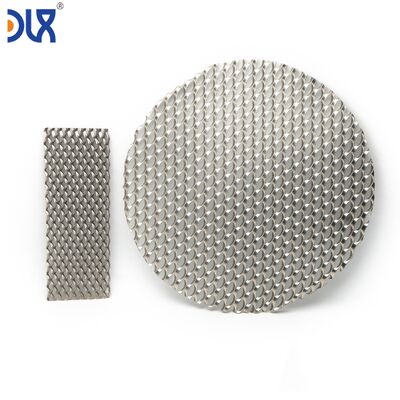

| Griglia di metallo estesa | Fissure e strisce di lamiera senza fili incrociati, superficie piana | Campo di flusso PEM/collettore di corrente | Fogli: 0,20 ∼0,50 mm |
| Scaffalature di vetro | di larghezza superiore a 50 mm | Sostituzione degli elettrodi strutturali ALK rigida, mantiene la piattezza sotto compressione | filo: 0,30 ∼ 0,80 mm |
| Grado | Purezza | Meglio per | - Perché? |
|---|---|---|---|
| N4 | Ni+Co ≥ 99,9% | Elettrolizzatore PEM interfaccia catodo/membrana | Elementi traccia ultra-bassi (Fe ≤0,04%, Cu ≤0,015%) |
| N6 | Ni+Co ≥ 99,5% | Elettrolizzatore ALK ∆ substrato di elettrodi per rivestimento del catalizzatore | Proporzione più elevata tra purezza e costo: adeguata per le condizioni alcaline in cui il rivestimento del catalizzatore fornisce una superficie supplementare |
| Ni200 | Ni ≥ 99,2% | Elettrolizzatore ALK con maglia di elettrodo strutturale, tipo saldato | Buona saldabilità per la fabbricazione di maglie saldate. |
| Ni201 | Ni ≥ 99,0%, C basso ≤ 0,02% | Elettrolizzatore ALK elettrolizzatore ad alta temperatura o pressione | Il basso tenore di carbonio impedisce l'embrittlement intergranulare se l'elettrodo vede temperature superiori a 315 °C |
Non sei sicuro di quale grado?Indicare il tipo di elettrolizzatore (ALK/PEM/SOEC), la temperatura di esercizio e la concentrazione di KOH
Per la maggior parte dei nostri primi 15 anni, DLX ha fornito filo di nichel puro ai tessitori di maglie ̇ abbiamo fatto la materia prima, qualcun altro ha fatto la maglia.I produttori di elettrolizzatori di idrogeno cominciarono a farci una domanda alla quale i tessitori di maglie non riuscivano a rispondere."Puoi garantire che la chimica della superficie del filo non sia cambiata tra la linea di disegno e la rete finita?"
La risposta della catena di approvvigionamento convenzionale è stata no perché l'impianto del tessitore di maglie non era un ambiente di lavorazione del nichel.residui di carbonio dei lubrificantiPer l'elettrolisi alcalina, questi contaminanti creano cellule di corrosione localizzate sulla superficie dell'elettrodo.avvelenano la membrana.
Quindi abbiamo introdotto la fabbricazione di maglie in casa, nello stesso impianto, nello stesso ambiente controllato dall'atmosfera, nello stesso sistema di qualità della nostra operazione di disegno del filo.Il filo lascia la nostra linea di tracciamento e entra nella nostra area di produzione di maglie senza lasciare l'edificio e senza toccare nulla che non sia compatibile con il nichelDa allora, abbiamo fornito maglie di elettrodi personalizzate ai produttori di elettrolizzatori in Europa e in Asia, inclusi diversi progetti di idrogeno ora in funzione commerciale.
Fonte: catalogo prodotti DLX Alloy, composizione completa certificata su ogni lotto di filo utilizzato per la rete.
| Elemento (%) | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni | ️ | ️ | ≥ 99.2 | ≥ 99.0 |
| Ni+Co | ≥ 99.9 | ≥ 99.5 | ️ | ️ |
| Fe | ≤ 0.04 | ≤ 0.1 | ≤ 0.4 | ≤ 0.4 |
| Cu | ≤ 0.015 | ≤ 0.1 | ≤ 0.25 | ≤ 0.25 |
| C | ≤ 0.01 | ≤ 0.1 | ≤ 0.15 | ≤ 0.02 |
| - Sì. | ≤ 0.03 | ≤ 0.1 | ≤ 0.35 | ≤ 0.35 |
| M | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| Parametro | Distanza disponibile | Altre note |
|---|---|---|
| di qualità nickel | N4, N6, Ni200, Ni201. | Grado selezionato in base al tipo di elettrolizzatore, alla temperatura, alla concentrazione di KOH |
| Modello di tessuto | Metalli semplici, semplici olandesi, di spirale, saldati, espanduti | Il modello influenza la distribuzione di corrente, il rilascio di gas e il comportamento di compressione |
| Diametro del filo | 0.10 ∙ 0,80 mm | filo più sottile = più superficie; filo più spesso = più rigidità strutturale |
| Numero di maglie | 10 ‰ 200 maglie (fili per pollice) | Conteggio più elevato = aperture più sottili = densità di corrente più uniforme ma maggiore calo di pressione |
| Dimensioni del foglio | L * W personalizzato per il telaio della cella | Taglio laser o taglio a taglia; tolleranza di +/- 0,5 mm sulle dimensioni del taglio |
| Finitura superficiale | Diametro non superiore a 5 mm | Standard: ricoperto luminoso pronto per il rivestimento. |
| Post-trattamento | di larghezza superiore a 30 cm | Standard: completamente ricottato + appiattito per uniformità di compressione della pila |
| Fase | Verifica | Relevanza per le prestazioni dell'elettrolizzatore |
|---|---|---|
| Chimica del filo | OES per calore; verifica PMI prima della tessitura | Fe e Cu a livelli di ppm influenzano la durata della membrana PEM e l'eccesso di potenziale dell'elettrodo ALK |
| Superficie del filo | Visuale + microscopia a 5* prima di tessere | La contaminazione superficiale del filo viene incorporata nella maglia e nell'elettrodo |
| Integrità del tessuto | Verifica del numero di maglie, visione per fili rotti, tessiture saltate | Un filo rotto in un elettrodo a vuoto zero crea un punto caldo e un potenziale corto |
| Piattazza post-anneale | Piattazza misurata sulla piastra di superficie del granito max deviazione per foglio specificato | Maschera non piana sotto compressione a stack = pressione di contatto irregolare = densità di corrente irregolare = ridotta efficienza |
| Dimensioni del foglio | L * W misurato; ispezione del bordo di taglio per lo sfregamento | Le foglie di grandi dimensioni si accorciano alle celle adiacenti; le foglie di piccole dimensioni lasciano spazi vuoti ai bordi |
| Documentazione | EN 10204 3.1 CTM per la chimica del filo + rapporto di ispezione delle maglie + certificato di conformità | Tracciabilità completa dal lingotto di nichel al foglio di maglia di elettrodo finito |
Ispezione da parte di terziSGS, BV o TÜVTutte le spedizioni sono completamente documentate e tracciabili da fusione a rete.
| Protezione delle lamiere | Ogni foglio di maglia è incastrato con carta tissue senza acido, impilata tra le rigide assi per evitare che si pieghi o si pieghi durante il trasporto. |
| Imballaggio esterno | Per fogli di grande formato: scatole personalizzate con supporto interno. |
| Identificazione | Grado, numero termico del filo, numero di maglie, dimensioni del foglio, numero di fogli, codice di tracciabilità DLX sull'etichetta della cassa e sulla lista di imballaggio. |
| MOQ | Ordine di prova per i nuovi clienti: 1 ¢3 fogli per la valutazione iniziale. |
| Tempo di consegna | 3 ‰ 7 giorni per il filo di serie + tessuto standard; 4 ‰ 6 settimane per il diametro del filo personalizzato + nuovo modello di tessuto. |
| Trasporti marittimi | Trasporto aereo (DHL, FedEx) per gli ordini di prova; trasporto marittimo (FCL/LCL) per i volumi di produzione. |
| Pagamento | T/T, L/C a vista |
N6 (Ni+Co ≥99.5%) è la scelta più comune per la maglia di elettrodi ALK it bilancia la purezza con il costo.9%) fornisce il più basso sovrapotenziale e la minima dissoluzione degli oligoelementi nell'elettrolita nel corso di anni di funzionamento.
Sì, la finitura standard è pronta per il rivestimento, se hai bisogno di un valore Ra specifico per ottimizzare l'adesione del rivestimento, possiamo regolare il trattamento finale della superficie.Fornisci il tuo raggio Ra e confermiamo la fattibilità..
Ogni lamiera di maglia viene ricotta in soluzione dopo la tessitura ∙ questo elimina le sollecitazioni residue derivanti dalla piegatura del filo durante il processo di tessitura.L'appiattimento post-anneal assicura che il foglio sia piatto su una piastra superficialePer le applicazioni critiche a vuoto zero, possiamo fornire una specifica di piattezza misurata su una piastra di superficie di granito.
Le dimensioni del foglio sono limitate dalla larghezza del nostro telaio da tessitura e dalla capacità del forno di ricottura.Offriamo anche assemblaggi multi-foglie saldati a bordo.
Se abbiamo il diametro del filo in magazzino (dimensioni comuni 0,15-0,40 mm): 1 - 2 settimane per fogli di prova. Se è necessario disegnare un nuovo diametro del filo: 4 - 6 settimane, compresa la produzione del filo, tessitura, ricottura,e ispezioneSi consiglia di iniziare con un ordine di prova all'inizio del ciclo di sviluppo in modo che il tempo di produzione sia stabilito prima del programma di costruzione dello stack.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
