Albero valvola resistente ai fluidi acidi Incoloy 925 (diametro 30-150 mm) per valvole sottomarine

Progettato specificamente per ambienti sottomarini estremi, il nostro albero valvola resistente al servizio acido in Incoloy 925 (UNS N09925) fornisce una barriera inflessibile contro la corrosione da stress da solfuro di idrogeno (H2S), la vaiolatura da cloruri e le pressioni dei fluidi ultra-elevate. Disponibile in diametri lavorati di precisione da 30 mm a 150 mm, ogni albero valvola è sottoposto a rigorosa fusione a induzione sottovuoto interna, rimeltura elettroslag e trattamento termico di precipitazione a due stadi per garantire una resistenza allo snervamento superiore a 760 MPa, mantenendo al contempo un'eccezionale tenacità sottomarina.

Il nostro albero valvola resistente al servizio acido prodotto dalla lega Incoloy 925 induribile per invecchiamento offre un'affidabilità impareggiabile per severi sistemi di valvole offshore e in acque profonde. Progettato per resistere a letali ambienti di gas acidi, elevata coppia meccanica e pressioni idrostatiche cicliche, questa soluzione di albero è la scelta primaria per valvole di isolamento, choke, a sfera e di controllo critiche sottomarine che operano a profondità fino a 3.000 metri.

Nella produzione offshore di petrolio e gas, steli e alberi delle valvole sono esposti a combinazioni ostili di solfuro di idrogeno umido (H2S), anidride carbonica (CO2), cloruri ad alta concentrazione e zolfo elementare. Gli acciai inossidabili austenitici o duplex standard affrontano un rischio catastrofico di criccabilità da solfuro (SSC) e criccabilità da corrosione sotto sforzo (SCC).

L'albero valvola Incoloy 925 albero valvola resistente al servizio acido risolve questa modalità di guasto attraverso una matrice bilanciata nichel-ferro-cromo fortificata con molibdeno, rame, titanio e alluminio:

• 42%-46% di alto contenuto di nichel: Garantisce un'immunità metallurgica assoluta alla corrosione da stress indotta da cloruri in salamoia di mare profondo.
• Indurimento per precipitazione di titanio e alluminio: Forma fasi di rafforzamento gamma prime (γ′) su nanoscala durante cicli di invecchiamento specializzati, fornendo il doppio della resistenza allo snervamento delle convenzionali leghe di nichel a soluzione solida.
• Fortificazione con molibdeno e rame: Produce un numero ultra-elevato di resistenza alla vaiolatura (PREN ≥ 30), resistendo alla corrosione localizzata per vaiolatura sotto le guarnizioni dello stelo e le tenute.

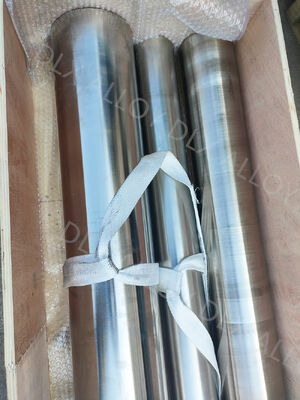

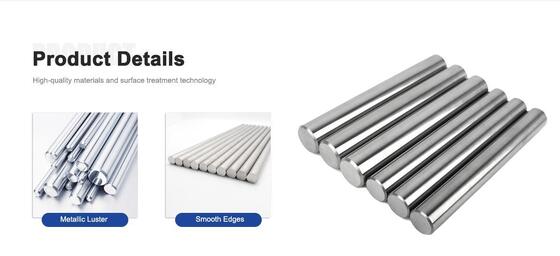

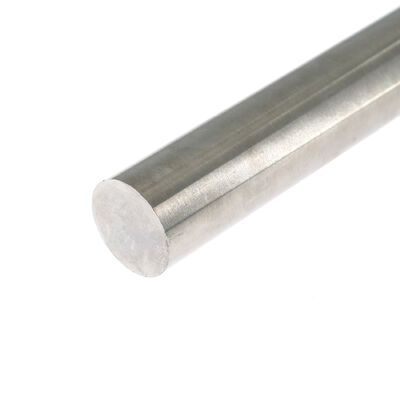

• Forma del Prodotto: Barra tonda forgiata a caldo, ricotta in soluzione e invecchiata per precipitazione / Albero rettificato di precisione senza centro
• Gamma di diametri: 30 mm – 150 mm (forgiati con OD personalizzato disponibili previa revisione del disegno)
• Lunghezza: Fino a 6.000 mm (rettilineità di precisione ≤ 0,5 mm/m)
• Tolleranza dimensionale: Rettificato di precisione a classe h8, h9, o ±0,02 mm tornito CNC su misura
• Livello di qualità interna: Test a ultrasuoni a immersione volumetrica al 100% con zero vuoti o inclusioni interne
• Finitura superficiale: Tornita liscia (Ra≤1,6 μm) o micro-lucidata per tenuta a basso attrito (Ra≤0,4 μm)

Ogni albero valvola resistente al servizio acido è stabilizzato termicamente per eliminare la precipitazione ai bordi dei grani e la micro-segregazione. La metallurgia micro-pulita previene l'infragilimento da idrogeno e la criccabilità catastrofica in ambienti con alte pressioni parziali di H2S e bassi livelli di pH.

Attraverso un trattamento di soluzione calibrato a 980°C a 1040°C seguito da invecchiamento multistadio, i nostri alberi Incoloy 925 raggiungono un'elevata resistenza allo snervamento (≥760 MPa) e un'elevata resistenza alla trazione (≥1030 MPa), gestendo facilmente il ciclaggiamento delle valvole di arresto di emergenza (ESD) ad alta coppia sotto alte pressioni differenziali.

L'equilibrio sinergico di cromo (≥19,5%), molibdeno (≥2,5%) e rame (≥1,5%) previene l'attacco localizzato per vaiolatura nelle zone statiche di guarnizione dello stelo elastomeriche/PTFE e nelle interfacce di tenuta secondaria metallo-metallo dinamiche.

Prodotti con forgiatura rotativa per impieghi gravosi e rettifica di precisione senza centro, ogni albero valvola resistente al servizio acido presenta un minimo fuori asse, prevenendo l'usura eccentrica sui cuscinetti dell'attuatore della valvola sottomarina e garantendo una lunga durata delle tenute dinamiche a prova di perdite.

I nostri alberi Incoloy 925 sono ampiamente adottati da produttori di valvole tier-1 globali, appaltatori di ingegneria sottomarina e EPC offshore in installazioni impegnative:

• Valvole per alberi di Natale e collettori sottomarini: Steli valvola critici per collettori di produzione in acque profonde, alberi di iniezione sottomarini e valvole di isolamento delle linee di flusso.
• Valvole di choke ad alta pressione e alta temperatura (HPHT): Steli di strozzamento per servizio severo soggetti a fluidi acidi ad alta velocità, erosione da sabbia ed estremi cali di pressione.
• Valvole a sfera e a saracinesca di arresto di emergenza (ESD) sottomarine: Alberi di trasmissione per impieghi gravosi che trasmettono una coppia di apertura/chiusura estrema sotto piena pressione differenziale.
• Valvole di sicurezza per testa pozzo e pozzo (SSSV) per gas acidi: Aste di attuazione e steli in pozzi di estrazione di gas acidi ad alto contenuto di H2S.
• Valvole di processo per piattaforme offshore e FPSO: Alberi valvola di isolamento critici per tubazioni che gestiscono greggio acido non trattato e acqua di produzione.

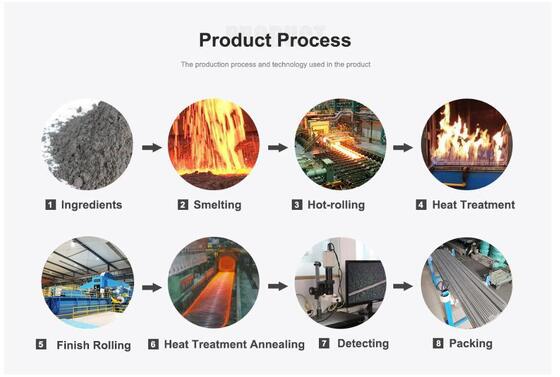

DLX controlla l'intera catena metallurgica dalla selezione degli elementi grezzi alla finitura di precisione finale. Utilizzando la fusione a induzione sottovuoto (VIM) all'avanguardia accoppiata alla rimeltura elettroslag (ESR) secondaria, eliminiamo inclusioni non metalliche e segregazione chimica, raggiungendo livelli di contenuto di gas ([O]≤15 ppm, [N]≤40 ppm, [H]≤1,5 ppm).

I nostri forni di trattamento termico automatizzati interni garantiscono un controllo uniforme della temperatura entro ±3°C. Ciò garantisce un indurimento per precipitazione uniforme su tutta la sezione trasversale di alberi di grande diametro (fino a 150 mm di OD), eliminando nuclei morbidi o zone fragilizzate.

Ogni singolo albero valvola resistente al servizio acido è sottoposto a una verifica di qualità completa prima della spedizione:

• Test a ultrasuoni a immersione (UT) completo al 100% per zero discontinuità interne.
• Ispezione con liquidi penetranti (PT) al 100% sulle superfici finite.
• Spettrometria ottica a emissione a lettura diretta (OES) per una verifica esatta del calore di fusione.
• Test meccanici completi del lotto e di tenacità all'impatto a temperature sotto zero (−46°C).

Operando con una capacità mensile integrata di leghe speciali di 1.200 tonnellate/mese, DLX garantisce una continuità di fornitura stabile per i principali progetti sottomarini. Supportiamo ordini di lotti personalizzati, quantità minime d'ordine (MOQ) dinamiche adattate ai requisiti del progetto e imballaggi marittimi personalizzati per l'esportazione.
