| Marchio: | DLX |
| Numero di modello: | Tipo cavo della termocoppia di K MI |
| MOQ: | 50 metri |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di fornitura: | 300000 metri al mese |

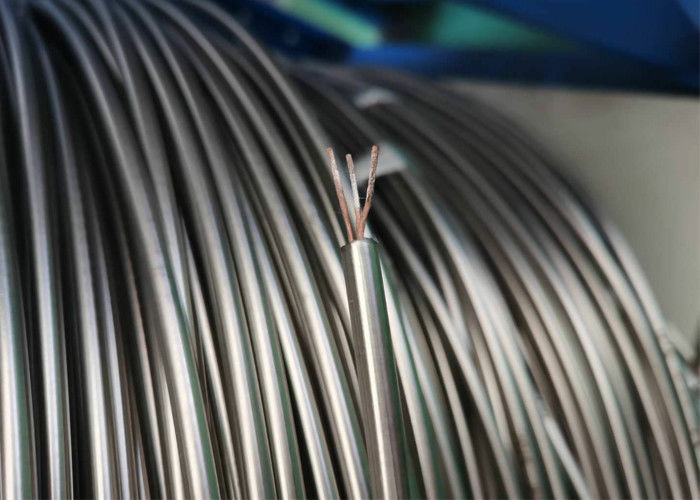

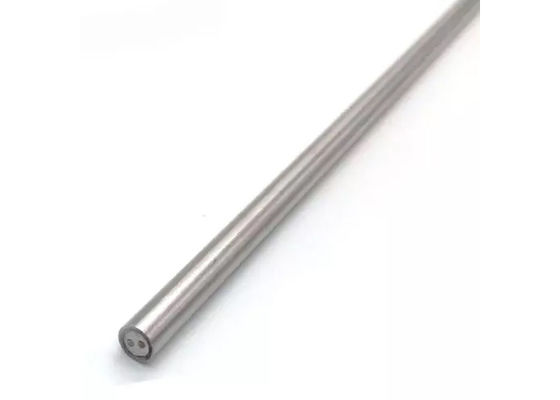

Il cavo termocoppia con isolamento minerale è isolato con MgO.Il cavo isolato in MgO è una buona scelta per la fabbricazione di sonde ad alta temperatura, è ampiamente applicato nell'industria. Il cavo termocoppia con isolamento minerale è resistente alle alte temperature, anticorrosivo, antiossidante, con rapida risposta termica.

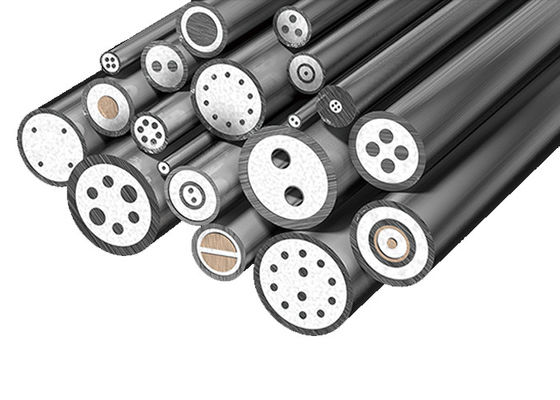

Un cavo termocoppia con isolamento minerale è costituito da due conduttori (a volte anche quattro o sei) di metalli dissimili. Questi conduttori sono uniti sul lato in cui deve essere misurata la temperatura (giunzione calda). Se uniti correttamente, viene prodotta una tensione che può essere letta per determinare la temperatura.
I metalli dissimili sono isolati con ossido di magnesio di alta qualità e ricoperti con un materiale di guaina resistente alla corrosione, come Inconel o acciaio inossidabile. Le termocoppie con isolamento minerale possono fornire letture stabili della temperatura
e sono spesso utilizzate per alte temperature (fino a 1250°C) in ambienti pericolosi.
| Codice | Componenti del filo della termocoppia | |
| +Gamba positiva | -Gamba negativa | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Ferro (JP) | Cu-Ni |
| T | Rame (TP) | Cu-Ni |
| B | Platino Rodio-30% | Platino Rodio-6% |
| R | Platino Rodio-13% | Platino |
| S | Platino Rodio-10% | Platino |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Standard europeo della Commissione Elettrotecnica Internazionale 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificazione delle specifiche russe) 3044 |
Diametro (mm): da 0,5 a 12,7 mm.
| Guaina esterna (mm) | Diametro filo interno (mm) | Materiale guaina | Lunghezza (m) | |||||
| Nostro diametro. | Spessore parete | Tipo K,N,E,J,T | Tipi S,R,B | Tipi K,N | Tipi E,J,T | Tipo S,R | Tipo B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Nome prodotto | codice | tipo | materiale guaina | Diametro esterno (mm) | Temperatura |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Costantana | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Ferro-Costantana | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Rame-Costantana | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
