| Marchio: | DLX |
| Numero di modello: | Tipo cavo di termocoppia di S MI |
| MOQ: | 500 |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di fornitura: | 100.000 metri al mese |

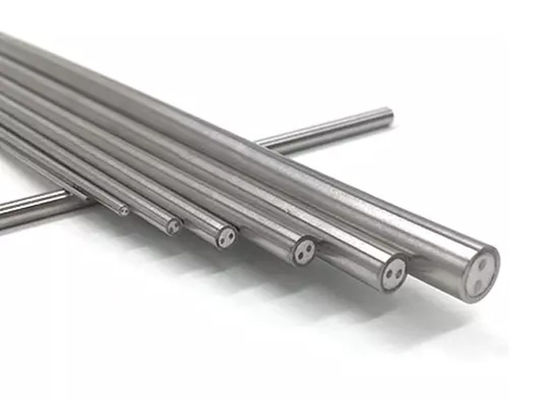

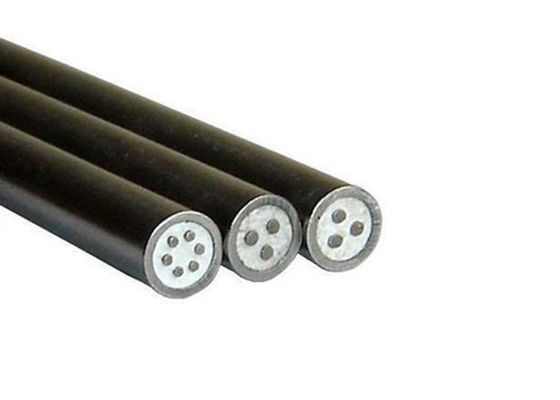

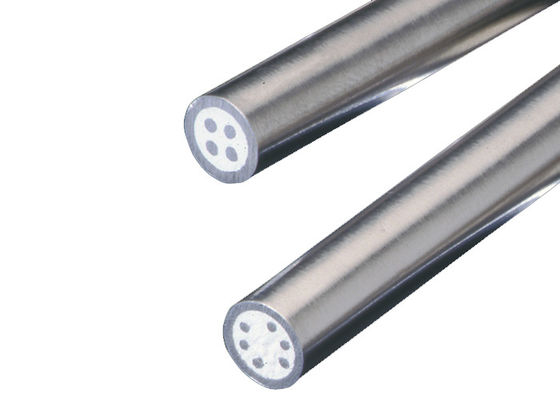

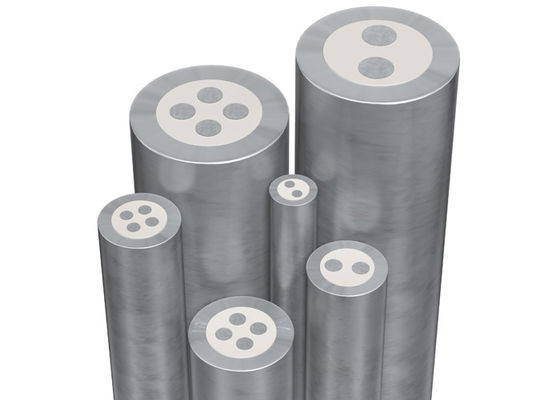

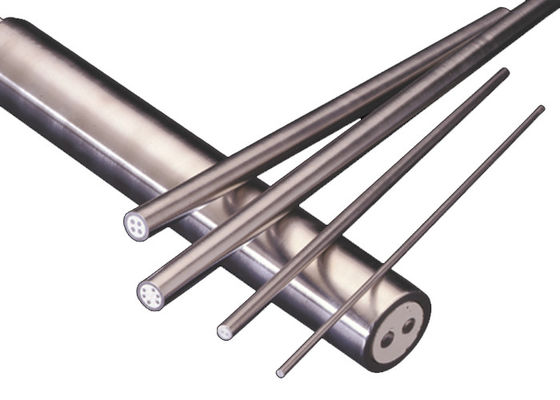

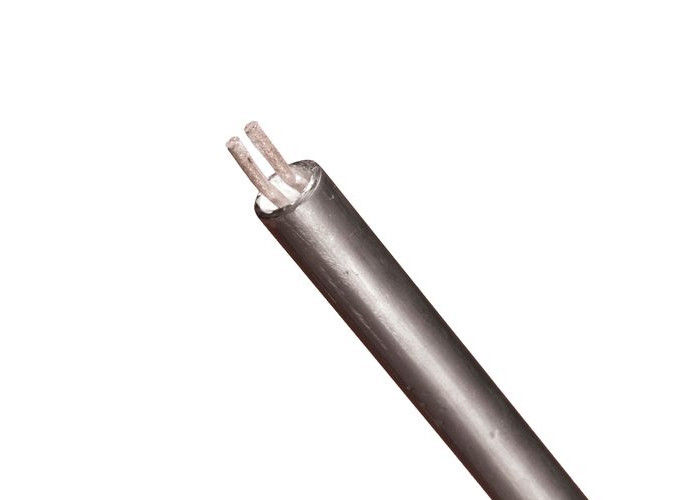

Il cavo di termocoppia MI è utilizzato per isolare i fili di termocoppia l'uno dall'altro e dalla guaina metallica che li circonda.MI Cable ha due (o quattro quando duplex) fili di termocoppia che corrono lungo il centro del tuboIl tubo viene quindi riempito di polvere di ossido di magnesio e compattato per assicurare che i fili siano adeguatamente isolati e separati.Il cavo isolato aiuta a proteggere il filo della termocoppia dalla corrosione e dalle interferenze elettricheMIIl cavo di coppia.
Vantaggi:
1, migliorare le proprietà meccaniche e fisiche delle linee di misurazione della termocoppia.
2, ridurre il costo delle linee di misura
All'interno di un certo intervallo di temperatura, una coppia di fili isolanti utilizzati nella termocoppia applicabile che ha la stessa caratteristica è chiamata filo di compensazione.Quando correttamente collegato alla termocoppia applicabile, si estenderà l'estremità di riferimento della termocoppia in un luogo lontano dal calore o con temperatura costante.
| Codice | Wires componente del termopare | |
| Piede positiva. | - Gamba negativa. | |
| N | Ni-cr-si (NP) | Ni-si-magnesio (NN) |
| K. | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J. | Ferro (JP) | Cu-Ni |
| T | Copper (TP) | Cu-Ni |
| B | Rodio di platino - 30% | Platino Rhodium-6% |
| R | Platino Rhodium-13% | Altri prodotti |
| S | Platino Rhodium-10% | Altri prodotti |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Norma europea della Commissione elettrotecnica internazionale 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Standardi britannici) 4937.1041, EN 60584 - 1/2 | (Norme française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Norme industriali giapponesi) C 1602 - C 1610 | (Unificazione delle specifiche russe) 3044 |
Diametro: da 0,5 a 12,7 mm.
| Sotto la guaina | Diametro del filo di base. | Materiale della guaina | Lunghezza ((m) | |||||
| La nostra Dia. | Spessore della parete | Tipo K,N,E,J,T | Tipo S,R,B | Tipo K,N | Tipi E, J, T | Tipo S,R | Tipo B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Nome del prodotto | codice | tipo | Materiale della guaina | fuori Dia. | Temperatura |
| Ni Cr-Ni-Si | KK | K. | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | - E.K. | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J. | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | - 200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
