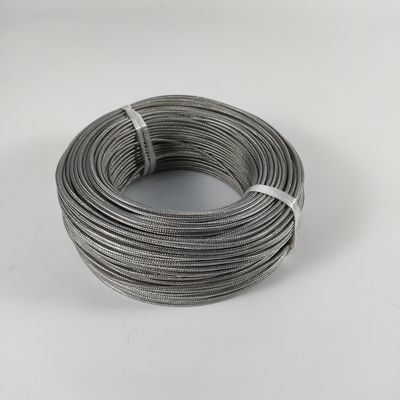

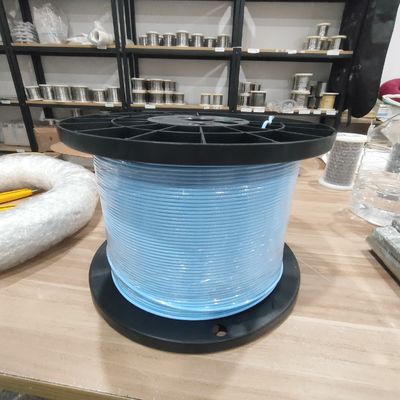

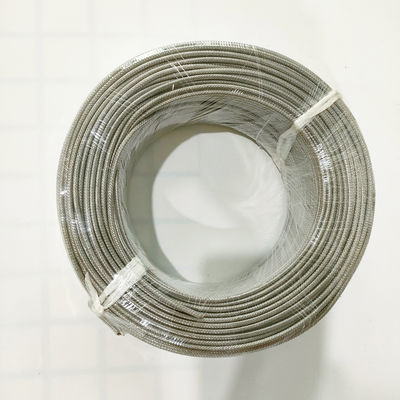

Cavo ad alta temperatura filo di compensazione del termocoppio tipo T filo di estensione del termocoppio

Cavo di compensazione per termocoppia ad alta temperatura, tipo T, cavo di estensione per termocoppia

• Estensione termocoppia Cavo

Il cavo di compensazione per termocoppia di tipo T è un cavo speciale utilizzato per collegare termocoppie di tipo T con strumenti di misurazione della temperatura. Viene utilizzato principalmente per estendere il freddo del termocoppia per compensare l'errore di misurazione causato dalla variazione della temperatura del freddo. Ha eccellenti prestazioni termoelettriche e stabilità e può mantenere le stesse caratteristiche di forza elettromotrice termoelettrica delle termocoppie di tipo T entro un certo intervallo di temperatura (ad esempio, da -60°C a 260°C).
Il cavo di compensazione di tipo T è solitamente realizzato in lega di rame-rame-nichel e ci sono molte opzioni per i materiali dello strato isolante e della guaina, come il cloruro di polivinile (PV), il poliperfluoroetilene propilene (FEP) e il politetrafluoroetilene solubile (PFA) per soddisfare i requisiti di utilizzo in diversi ambienti. I suoi modelli comuni includono TX-G (uso generale), TX-H (uso generale), TX-GS (uso generale di precisione) e TX-HS (uso di precisione resistente al calore).
Questo cavo di compensazione è ampiamente utilizzato nel sistema di misurazione automatica della temperatura nei settori del petrolio, chimico, metallurgico, dell'energia elettrica e altri, che può migliorare efficacemente l'accuratezza della misurazione della temperatura e garantire la stabilità e l'affidabilità del sistema di misurazione.

• Termocoppia Cavo

• ​Standard

Parametro dettagliato del cavo termocoppia

Intervallo di temperatura di lavoro

• Precisione Tipo T

Termocoppia rame-rame-nichel (termocoppia di tipo T), nota anche come termocoppia rame-costantana, è un termocoppia metallico ottimale a basso costo per la misurazione di basse temperature. Il suo elettrodo positivo (TP) è rame puro e il suo elettrodo negativo (TN) è una lega rame-nichel, comunemente chiamata costantana. È compatibile con la costantana EN di nichel-cromo-costantana, ma non con la costantana JN di ferro-costantana, sebbene entrambe siano chiamate costantana.
L'intervallo di temperatura di misurazione della termocoppia rame-rame-nichel è -200~350°C.

• Caratteristica

  ---

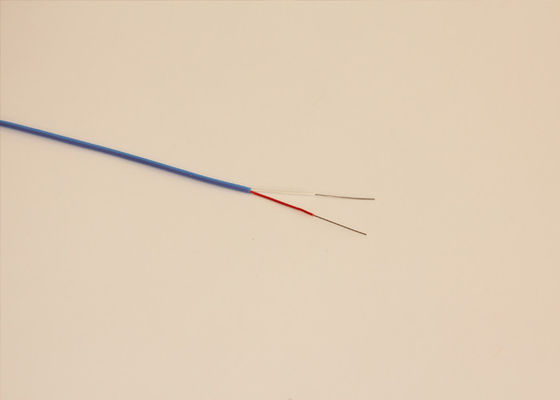

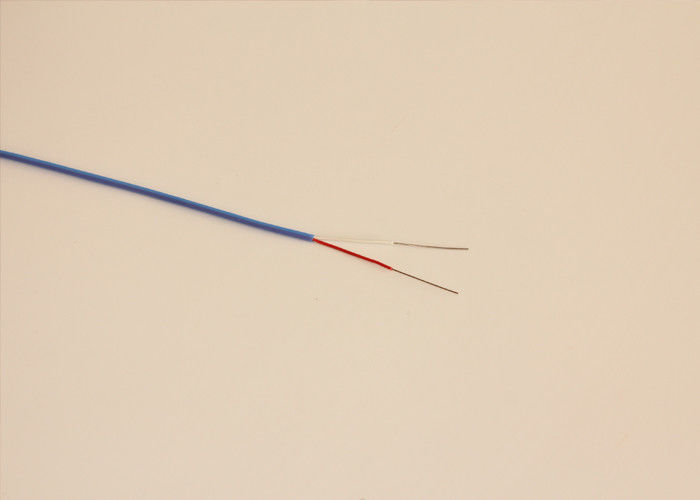

Materiale e struttura: il cavo di compensazione di tipo T è solitamente realizzato in rame (elettrodo positivo) e lega rame-nichel (elettrodo negativo), e lo strato isolante è rosso (elettrodo positivo) e bianco (elettrodo negativo).
Intervallo di temperatura: l'intervallo di temperatura operativa del cavo di compensazione è -40°C a 70°C o 105°C per il grado ordinario e -65°C a 200°C o 260°C per il grado resistente al calore.
Livello di precisione: è diviso in grado ordinario e grado di precisione, e il grado di precisione ha una maggiore accuratezza di misurazione.
Capacità anti-interferenza: alcuni cavi di compensazione adottano un design schermato, che può ridurre efficacemente le interferenze elettromagnetiche.

• Domande e risposte

D1: Qual è la funzione del cavo di compensazione per termocoppia di tipo T?
R1: Il cavo di compensazione di tipo T viene utilizzato per estendere il freddo del termocoppia e spostare il riferimento del termocoppia dall'area ad alta temperatura in un luogo con una temperatura ambiente più stabile per migliorare l'accuratezza della misurazione della temperatura.
D2: Qual è il materiale del cavo di compensazione di tipo T?
R2: Il materiale dell'elettrodo positivo del cavo di compensazione di tipo T è rame e il materiale dell'elettrodo negativo è una lega rame-nichel.
D3: Qual è l'intervallo di temperatura del cavo di compensazione di tipo T?
R3: L'intervallo di temperatura operativa del cavo di compensazione di tipo T è:
Grado ordinario: -40°C~70°C o -40°C~105°C;
Grado resistente al calore: -65°C~200°C o -65°C~260°C.
