| Marchio: | DLX |
| Numero di modello: | Tipo cavo di estensione della termocoppia di J |
| MOQ: | 5 |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di fornitura: | 300 tonnellate al mese |

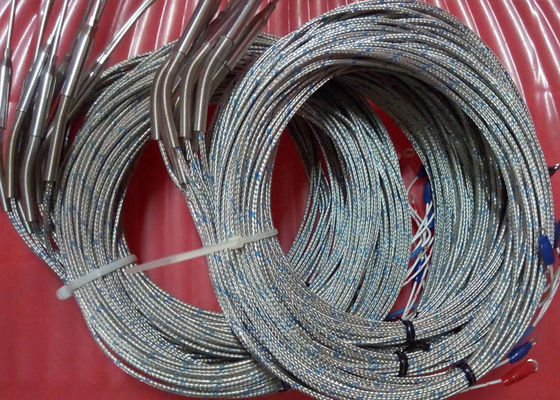

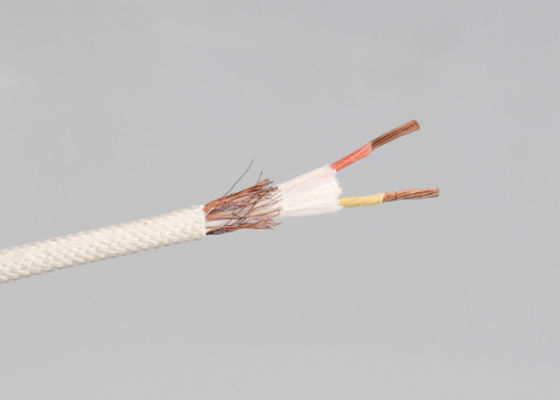

Cavo di compensazione per termocoppia tipo J a 2 conduttori
Il cavo di compensazione per termocoppia di tipo J è un cavo speciale utilizzato per estendere il circuito di misurazione della termocoppia di tipo J e compensare la variazione di temperatura del freddo. È realizzato con materiali come lega ferro-rame-nichel, ha buone prestazioni termoelettriche e stabilità, e può mantenere le stesse caratteristiche di forza elettromotrice termoelettrica della termocoppia di tipo J entro un certo intervallo di temperatura (solitamente da -25°C a 70°C o superiore, a seconda del materiale isolante).

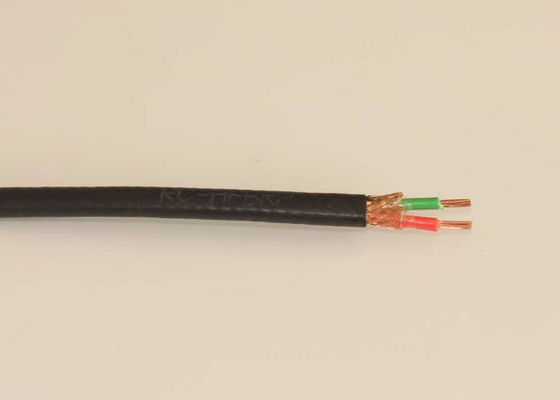

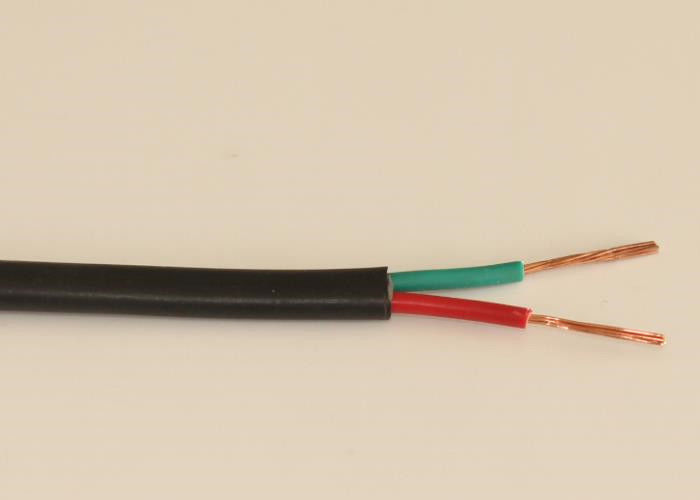

A seconda dei materiali isolanti e di rivestimento, i cavi di compensazione di tipo J sono disponibili in una varietà di modelli, come isolamento in cloruro di polivinile con guaina in cloruro di polivinile (JX-GA-VV), isolamento in fluoroplastica con guaina (JX-HA-FF), isolamento in polietilene reticolato con guaina in cloruro di polivinile (JX-GA-YJV), ecc. Inoltre, sono disponibili cavi schermati e ignifughi per soddisfare i requisiti anti-interferenza e di prevenzione incendi in diversi ambienti.
I cavi di compensazione di tipo J sono ampiamente utilizzati nei campi della misurazione della temperatura industriale, come elettricità, metallurgia, industria chimica, ecc., che possono migliorare efficacemente l'accuratezza e l'affidabilità del sistema di misurazione della temperatura. Durante l'uso, prestare attenzione all'abbinamento con la termocoppia di tipo J e assicurarsi che i poli positivo e negativo del cavo siano collegati correttamente.
| Codice | Componenti del cavo della termocoppia | |
| + Gamba positiva | - Gamba negativa | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Ferro (JP) | Cu-Ni |
| T | Rame (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Standard europeo della Commissione Elettrotecnica Internazionale 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificazione delle specifiche russe) 3044 |
Intervallo di temperatura di lavoro
| Diametro/mm | Temperatura di lavoro a lungo termine /°C | Temperatura di lavoro a breve termine /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La termocoppia ferro-rame-nichel (termocoppia tipo J) è anche chiamata termocoppia ferro-costantana. Il suo elettrodo positivo (JP) ha una composizione chimica nominale di ferro puro, e il suo elettrodo negativo (JN) è una lega rame-nichel, spesso chiamata genericamente costantana. La sua composizione chimica nominale è 55% rame e 45% nichel, oltre a una piccola ma molto importante quantità di cobalto, ferro, manganese e altri elementi. Sebbene sia chiamata costantana, è diversa dalla costantana di nichel-cromo-costantana e rame-costantana, quindi non può essere sostituita da EN o TN.
L'intervallo di temperatura di misurazione della termocoppia ferro-costantana è di -210~1200°C, ma l'intervallo di temperatura comunemente utilizzato è 0-750°C.
