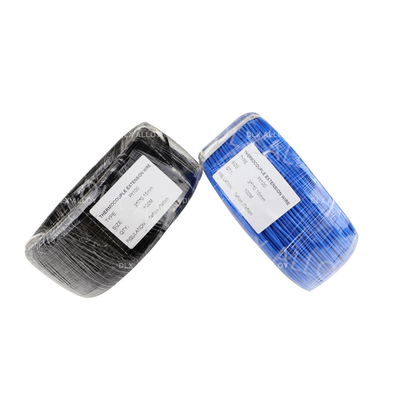

Cavo di estensione termopare isolato in Pvc di nickel-cromo ad alta precisione

Marchio:	DLX
Numero di modello:	Tipo cavo di estensione della termocoppia di K
Moq:	5
Condizioni di pagamento:	L/C, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	300 tonnellate al mese

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ROHS

Nome del prodotto:

Cavo di estensione della termocoppia K

Colore:

Luminoso

certificato:

ISO9001

Intervallo di temperatura:

32 a 392F (0 a 200C)

Tolleranza di FME:

+/- 2.2C o +/- .75%

Grado:

Tipo K del grado di estensione

Positivo:

Ni-Cr

Negazione:

Provvisorio di divorzio

Limiti dell'errore speciali:

+/- 1.1C o 0,4%

Imballaggi particolari:

Pacchetto con il contenitore di cartone, pacchetto della bobina della bobina con il polisacco

Capacità di alimentazione:

300 tonnellate al mese

Evidenziare:

Cavo di estensione per termocoppie isolanti in PVC

Cavo di estensione per termocoppie a nichel-cromo

Il PVC ha isolato il cavo di estensione della termocoppia

Descrizione di prodotto

Cavo di estensione termopare isolato in PVC nickel-cromo ad alta precisione

1Selezione del filo di compensazione

Il filo di compensazione deve essere scelto correttamente in base al tipo di termocoppia utilizzata e all'occasione in cui viene utilizzato.il filo di compensazione della coppia di tipo k deve essere selezionato, e la gamma di temperatura di funzionamento deve essere selezionata in base alla situazione di utilizzo.L'errore di livello ordinario è di ± 20,5 °C e l'errore del livello di precisione è di ± 1,5 °C.

2- Connessione di contatto.

Cercare di essere il più vicino possibile ai due contatti del termopare e mantenere la temperatura dei due contatti il più possibile costante.La temperatura al punto di collegamento con il terminale dello strumento deve essere il più coerente possibileSe nell'armadio degli strumenti è presente un ventilatore, il punto di contatto deve essere protetto in modo che il ventilatore non colpisca direttamente il punto di contatto.

3. Utilizzare lunghezza

Perché il segnale della termocoppia è molto basso, a livello di microvolt, se la distanza utilizzata è troppo lunga,l' attenuazione del segnale e l' interferenza di una forte elettricità nell' ambiente possono accoppiarsi, che può causare la distorsione del segnale della termocoppia, causando una misurazione e un controllo della temperatura imprecisi e causando fluttuazioni di temperatura in casi gravi durante il controllo.

Sulla base della nostra esperienza, di solito è meglio controllare la lunghezza del filo di compensazione della termocoppia entro 15 metri.si raccomanda di utilizzare un trasmettitore di temperatura per la trasmissione del segnaleIl trasmettitore di temperatura converte il valore potenziale corrispondente alla temperatura in corrente continua per la trasmissione, con una forte capacità anti-interferenza.

Equipaggiato con numero di graduazione parziale termoelettrico	comune ((G)		resistente al calore ((H)
	Comuni	Precisione (S)	Comuni	Precisione (S)
S	SC-G	SC-GS	SC-H	- Non lo so.
N	NC-G	NC-GS	NC-H	NC-HS
K.	NC-G	NC-GS	NC-H	- Non lo so.
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	Ex-G	Ex-GS	Ex-H	EX-SH
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

Norme

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing and Materials) E 230	(American National Standard Institute) MC 96.1	(Norma europea della Commissione elettrotecnica internazionale 584) - 1/2/3	(Deutsche Industrie Normen) EN 60584 -1/2	(Standardi britannici) 4937.1041, EN 60584 - 1/2	(Norme française) EN 60584 -1/2 - NFC 42323 - NFC 42324	(Norme industriali giapponesi) C 1602 - C 1610	(Unificazione delle specifiche russe) 3044

Intervallo di temperatura di funzionamento

Diametro/mm	Temperatura di lavoro a lungo termine /oC	Temperatura di lavoro di breve durata /oC
0.3	700	800
0.5	800	900
0.8,1.0	900	1000
1.2,1.6	1000	1100
2.0,2.5	1100	1200
3.2	1200	1300

Numero di indicizzazione della termocoppia	Tipo di filo di compensazione	Usag Classificazione	Misurazione della temperatura di giunzione / °C	Valore standard del campo elettromagnetico/μV	Grado di precisione		Grado generale
Numero di indicizzazione della termocoppia	Tipo di filo di compensazione	Usag Classificazione	Misurazione della temperatura di giunzione / °C	Valore standard del campo elettromagnetico/μV	Tolleranza μV	Intervallo dei campi elettromagnetici termici μV	Tolleranza μV	Intervallo dei campi elettromagnetici termici μV
SORR	SC o RC	G	100	646	± 30	616~676	± 60	586~706
		H	100	646	-	-	± 60	586~706
			200	1 1441	-	-		1.381 ~ 1 501

K.	KX, KCA.	G	- 25	-968	± 40	-924~-1 012	± 80	-880~-1 056
	o KCB	G	100	4 096	± 40	4 052 ~ 4 140	± 80	4 008 ~ 4 184
		H	- 25	-968	± 40	-924~-1 012	± 88	-880~-1 056
			100	4 096		4 052 ~ 4 140		4 008 ~ 4 184
			200	8 138		8 094-8 182		8 050-8 226
N	NX o NC	G	- 25	- 646	±43	-603~-689	± 86	-560~-732
		G	100	2 774	±43	2 731 ~ 2 817	± 86	2 688 ~ 2 860
		H	- 25	- 646	±43	-603~-690	± 86	-560~-732
			100	2 774		2 731 ~ 2 817		2 688 ~ 2 860
			200	5 913		5 870-5 956		5 827 ~ 5 999
E	Altri prodotti	G	- 25	- 432	± 81	- 351 ~ - 1513	±138	- 294 - 1570
		G	100	6 319	± 81	6 238 ~ 6400	±138	6 181 ~ 6 457
		H	- 25	- 432	± 81	- 351 - 1513	±138	- 294 - 1570
			100	6 319		6 238 ~ 6 400		6 181 ~ 6 457
			200	13 421		13 340 ~ 13 502		13 283 ~ 13 559
J	JX	G	- 25	- 239	± 62	-1 177 ~ -1 301	± 123	- 116 - - 362
		G	100	5 269	± 62	5 207 ~ 5 331	± 123	5 146 ~ 5 392
		H	- 25	- 239	± 62	- 177~-1 301	± 123	- 116 - - 362
			100	5 269		5 207 ~ 5 331		5 146 ~ 5 392
			200	10 779		10 717~10 841		10 656 ~ 10 902
T	TX	G	- 25	- 940	± 30	-910~-970	± 60	-850~-1 000
		G	100	4 279	± 30	4 249 ~ 4 309	± 60	4 189 - 4 339
		H	- 25	- 940	± 48	-892~-988	± 90	-850~-1 030
			100	4 279		4231-4 327		4 189 - 4 369
			200
