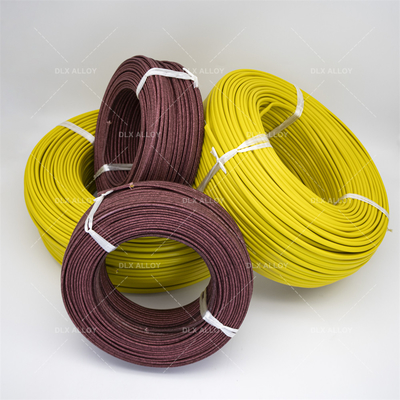

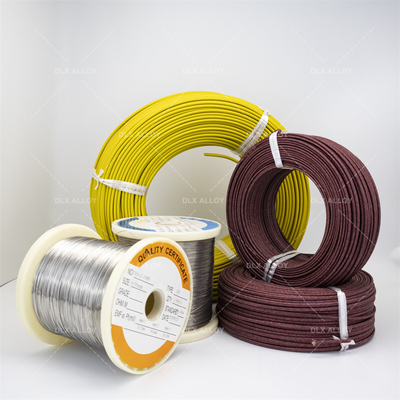

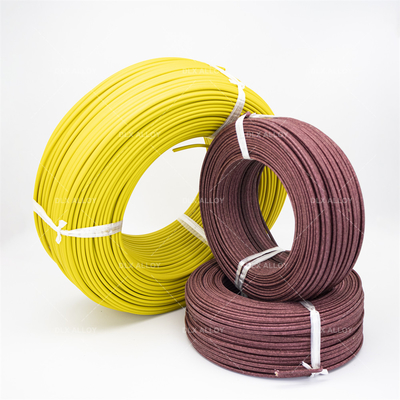

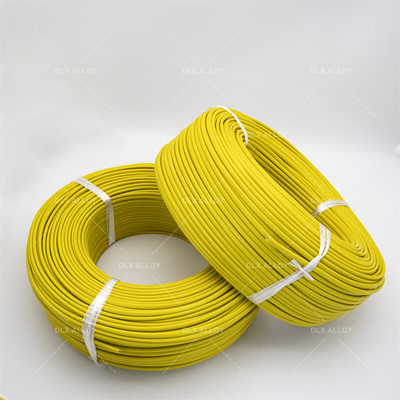

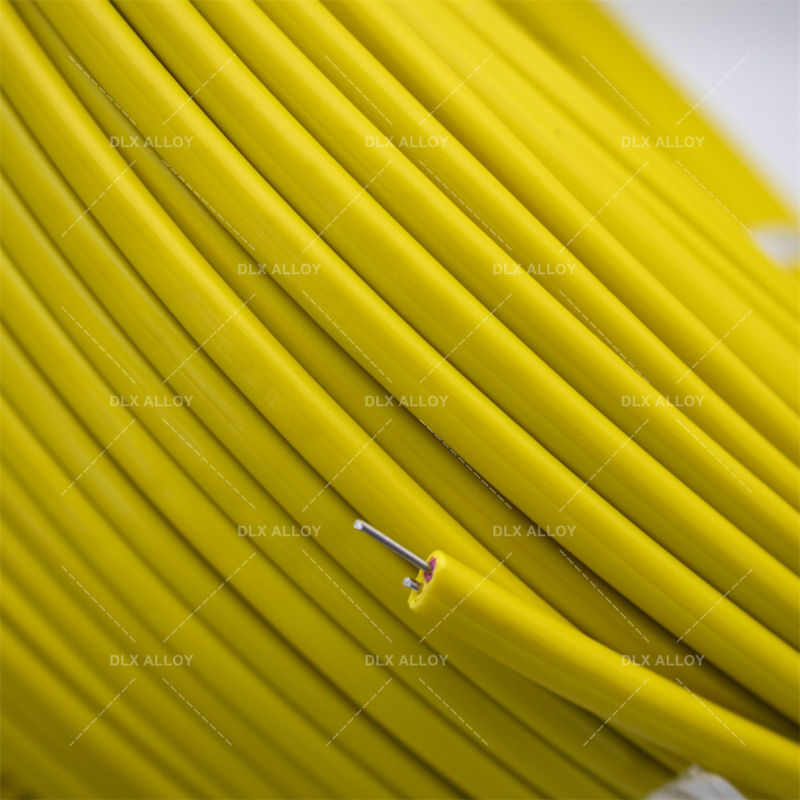

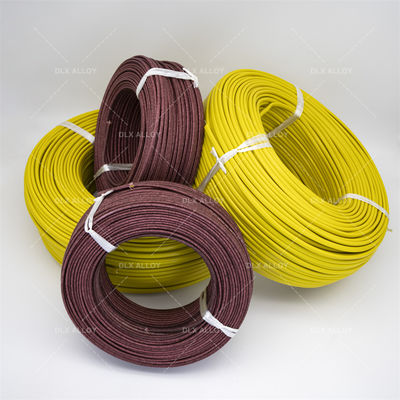

Cavo di estensione per termocoppia Tipo K / J / E / N / T / R / S / B con guaina in PVC per intervallo di temperatura -20~100°C
Principio di misurazione della temperatura del cavo di compensazione per termocoppia
La funzione dei cavi di compensazione per termocoppie è quella di estendere l'elettrodo termoelettrico, ovvero spostare il freddo della termocoppia e collegarlo allo strumento di visualizzazione per formare un sistema di misurazione della temperatura. Il prodotto è utilizzato principalmente in vari dispositivi di misurazione della temperatura ed è ampiamente utilizzato in settori come il petrolio, la chimica, la metallurgia e l'energia.
In generale, le termocoppie possono trovarsi a decine di metri dal termometro, e la temperatura all'estremità fredda (uscita) della termocoppia è diversa dalla temperatura ambiente del termometro (anche fino a diverse decine di gradi).
Se vengono utilizzati normali fili di rame, secondo il principio delle termocoppie, la giunzione genererà un potenziale termoelettrico, che comporterà errori di misurazione.
Il problema della caduta di tensione dei fili di trasmissione a lunga distanza è dovuto all'elevata impedenza di ingresso del termometro, alla piccola corrente di trasmissione (livello micro A) generata dalla termocoppia (livello millivolt) e alla piccola perdita di caduta di tensione sul filo, che è generalmente entro l'intervallo di errore. Esiste quindi un trasmettitore per termocoppie che accetta segnali da termocoppie e restituisce 4-20mA, consentendo la trasmissione a lunga distanza senza la necessità di cavi di compensazione.
Se viene utilizzato un cavo di compensazione (che deve corrispondere al numero di graduazione della termocoppia), il materiale metallico utilizzato può generare il minor potenziale termoelettrico possibile nel punto di cablaggio e minimizzare il più possibile gli errori di misurazione della temperatura. Cioè, spostare l'estremità fredda della termocoppia al termometro.
|
Dotato di numero di graduazione termoelettrica |
comune(G)
|
resistente al calore(H)
|
||
|
Comune
|
Precisione(S)
|
Comune
|
Precisione(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Standard Europeo della Commissione Elettrotecnica Internazionale 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unificazione delle Specifiche Russe) 3044 |
Intervallo di temperatura di esercizio
| Diametro/mm | Temperatura di lavoro a lungo termine /°C | Temperatura di lavoro a breve termine /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
