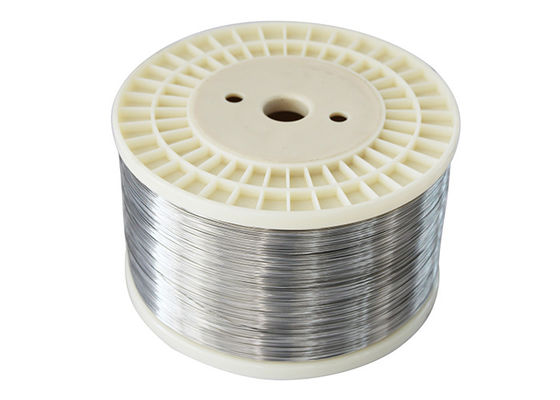

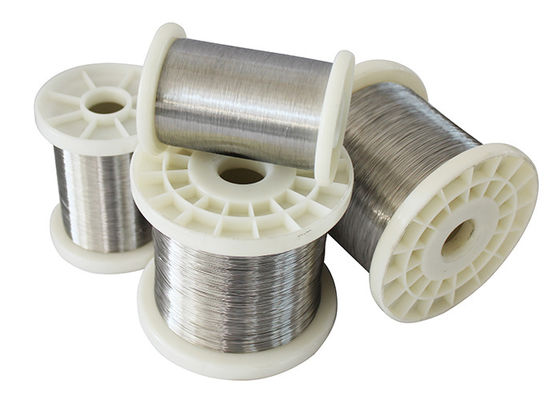

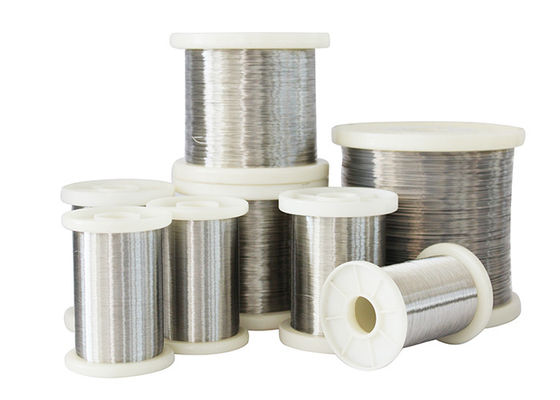

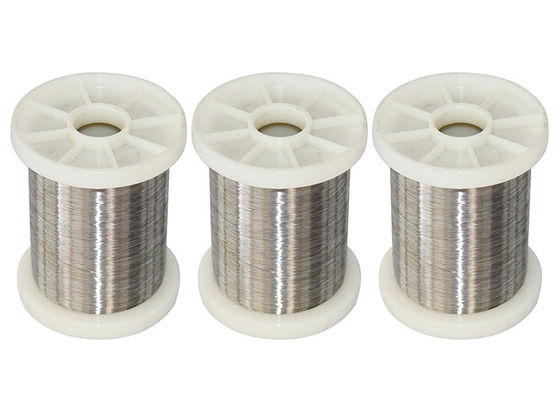

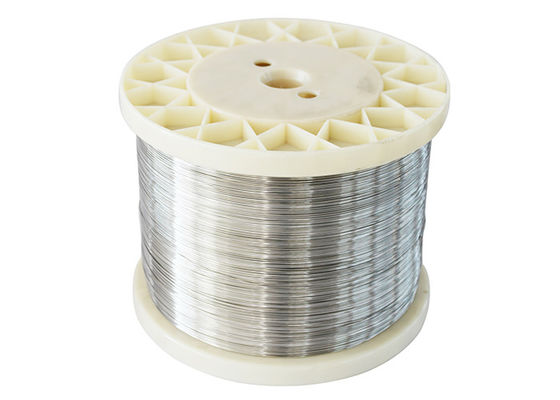

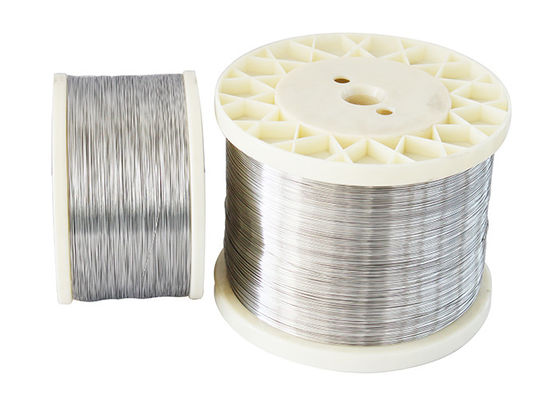

Tipo cavo del platino di PTFE 0.5mm di estensione della termocoppia della R

  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire
  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire
  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire
  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire
  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire
  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire
Luogo di origine La Cina
Marca DLX
Numero di modello Tipo cavo di estensione della termocoppia della R
Quantità di ordine minimo 1
Imballaggi particolari Pacchetto con il contenitore di cartone, pacchetto della bobina della bobina con il polisacco
Tempi di consegna 5-21 giorni
Termini di pagamento L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione 300 tonnellate al mese

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome di prodotto Cavo di estensione della termocoppia Colore Luminoso
Certificato ISO9001 Gamma di temperature -58 a 2700F (- 50 a 1480C)
Tolleranza di FME +/- 1.5C o +/- .25% Grado IEC854-1/3
Positivo rodio del platino Negazione Platino
Limiti dell'errore speciali +/- 0.6C o 0,1% Tipo RNX, RPX
Punto culminante

Cavo di estensione della termocoppia di PTFE

,

cavo della termocoppia di 0.5mm

,

Tipo cavo di estensione della termocoppia della R
Lasciate un messaggio
Descrizione di prodotto

Tipo cavo del platino di PTFE 0.5mm di estensione della termocoppia della R 0




  • Cavo di estensione della termocoppia

Tipo cavo di estensione della termocoppia della R (rodio -13%/platino del platino):



Il tipo cavo di estensione della termocoppia della R è utilizzato nelle applicazioni molto ad alta temperatura. Ha un'più alta percentuale di rodio che il tipo S, che la rende più costosa. Il tipo R è molto simile al tipo S in termini di prestazione. A volte è utilizzato nelle applicazioni di temperatura più insufficiente a causa della sue alta precisione e stabilità. Il tipo R ha una stabilità leggermente ad alto rendimento e migliore sopra il tipo S.



Le termocoppie del tipo R, di S e di B sono «termocoppie del metallo nobile», che sono utilizzate nelle applicazioni ad alta temperatura.

Il tipo termocoppie di S è caratterizzato da un alto livello di inerzia e di stabilità chimiche alle temperature elevate. Usato spesso come norma per la calibratura delle termocoppie del metallo base.

Termocoppia del rodio del platino (TIPO di S/B/R)

Il tipo di montaggio termocoppia del rodio del platino è ampiamente usato nei posti di produzione con temperatura elevata. Pricipalmente è usato per misurare la temperatura in vetro e nel salare ceramico di industriale e dell'industria.

Materiale di isolamento: PVC, PTFE, FB o secondo il requisito del cliente.



Tipo gamma di temperature della R:

  • Cavo del grado della termocoppia, -58 a 2700F (- 50 a 1480C)
  • Cavo di estensione, 32 a 392F (0 a 200C)


Accuratezza (qualunque è maggior):

  • Norma: +/- 1.5C o +/- .25%
  • Limiti dell'errore speciali: +/- 0.6C o 0,1%



  • Cavo della termocoppia
Codice Componente dei cavi della termocoppia
  gamba di +Positive - Gamba negativa
N Ni-Cr-si (NP) Ni-si-magnesio (NN)
K Ni-Cr (KP) Nial (si) (KN)
E Ni-Cr (PE) Cu-Ni (en)
J Ferro (JP) Cu-Ni (JN)
T Rame (TP) Cu-Ni (TN)
B Rodio-30% del platino Rodio-6% del platino
R Rodio-13% del platino Platino
S Rodio-10% del platino Platino



  • Norme
ASTM ANSI IEC BACCANO Le BS N-F JIS GOST
(Società americana per le prove ed i materiali) E 230 (Istituto di American National Standard) MC 96,1 (Norma europea dalla Commissione elettrotecnica internazionale 584) - 1/2/3 (Deutsche Industrie Normen) en 60584 -1/2 (Norme britanniche) 4937,1041, en 60584 - 1/2 (Norme Française) en 60584 -1/2 - NFC 42323 - NFC 42324 (Norme industriali giapponesi) C 1602 - C 1610 (Unificazione delle specifiche russe) 3044





  • Intervallo di grandezza

Cavo: 0,1 - 8,0 millimetri.



  • Temperatura di lavoro:



Diameter/mm Tipo Funzionamento di molto tempo Funzionamento di corto periodo
temperature/°C temperature/°C
0,5 S 1300 1600
0,5 R 1300 1600
0,5 B 1600 1700





  • Composizione chimica
Conduttore Name Polarità Codice Pt% Rh%
Pt90Rh Positivo PS 90 10
Pinta Negazione SN, MARINA MILITARE 100 --
Pt87Rh Positivo RP 87 13
Pt70Rh Positivo BP 70 30
Pt94Rh Negazione BN 94 6





Parametro dettagliato del cavo di estensione della termocoppia



Indirizzamento di no. della termocoppia Tipo del cavo della compensazione Classificazione di Usag Temperatura di giunzione/℃ di misurazione FME standard value/μV Grado di precisione Grado generale
ΜV di tolleranza ΜV termico della gamma di FME ΜV di tolleranza ΜV termico della gamma di FME
SorR Sc o RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX, KCA G -25 -968 ±40 -924~-1 012 ±80 -880~-1 056
o KCB 100 4 096 4 052~4 140 4 008~4 184
  H -25 -968 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008~4 184
200 8 138 8 094~8 182 8 050~8 226
N NX o NC G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E EX G -25 -1 432 ±81 -1 351~-1 513 ±138 -1 294~-1 570
100 6 319 6 238~ 6400 6 181~6 457
H -25 -1 432 ±81 -1 351~ - 1513 ±138 -1 294~-1 570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25 -1 239 ±62 -1 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
H -25 -1 239 ±62 - 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
200 10 779 10 717~10 841 10 656~10 902
T TX G -25 -940 ±30 -910~-970 ±60 -850~-1 000
100 4 279 4 249~4 309 4 189~4 339
H -25 -940 ±48 -892~-988 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200





Tipo cavo del platino di PTFE 0.5mm di estensione della termocoppia della R 1
