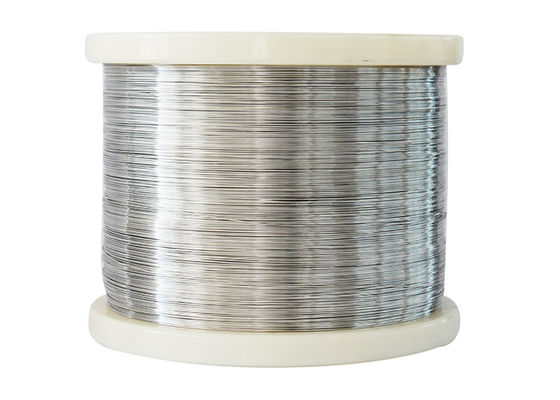

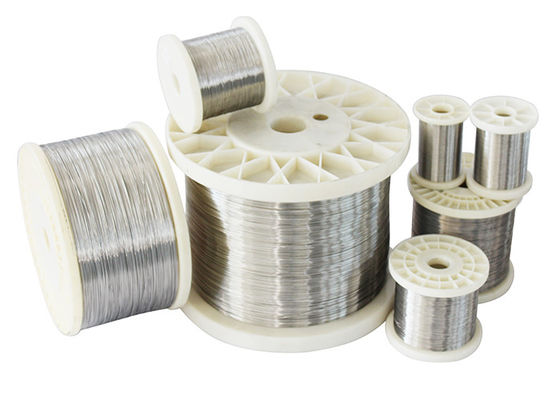

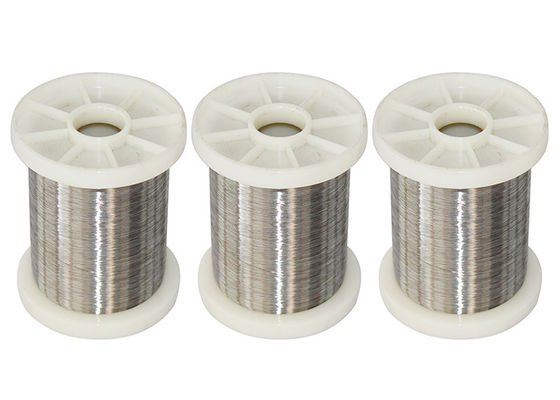

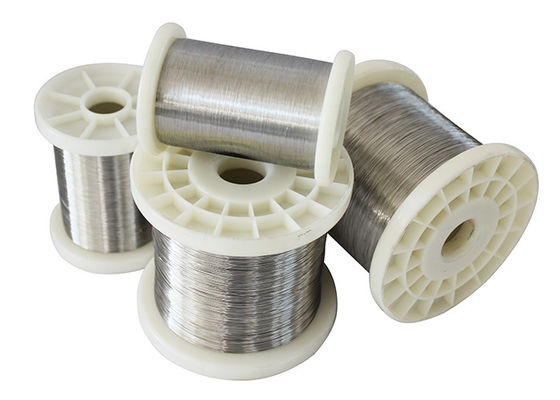

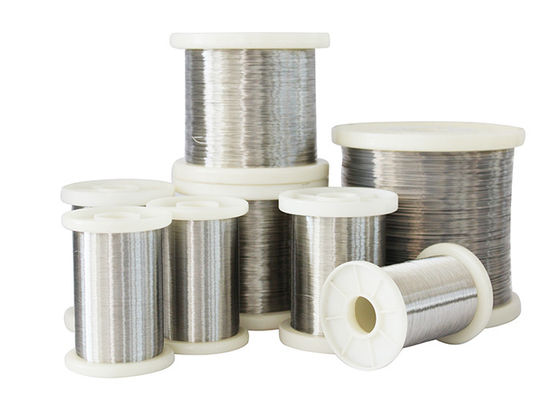

Tipo cavo NP (Ni-Cr-si) NN (Ni-si-magnesio) della termocoppia di N

• Cavo della termocoppia

Tipo termocoppia di N (Nichel-Cromo-silicio/Nichel-Silicio-magnesio):

Il tipo termocoppia di N è composto di cavo 1/2% del silicio del nichel-14% chromium-1 (+) contro un nichel 4 1/2% cavi del magnesio del silicio-1/10% (-). Il tipo termocoppia di N è la più nuova aggiunta alla famiglia di AIZ. È stato sviluppato per essere usato nelle stesse circostanze come tipo K.

Il tipo N dovrebbe essere utilizzato nelle atmosfere d'ossidazione o inerti con una gamma di temperature di servizio fra -200°C e 1260°C (- 330°F a 2300°F). L'aggiunta di silicio e di cromo rende questo tipo della termocoppia più resistente alla Verde-putrefazione e più di meno allo spostamento una volta confrontata ad un tipo K.

L'elemento negativo, o NN, di un tipo termocoppia di N può essere descritto da c'è ne di seguenti nomi: Nisil, nichel-silicio, o, HAI-NN1. L'elemento positivo, o il NP, di un tipo termocoppia di N può essere descritto da c'è ne di seguenti nomi: Nicrosil, nichel-cromo-silicio, o HAI-NP1.

• Cavo della termocoppia

• Norme

Parametro dettagliato del cavo della termocoppia

Gamma di temperature di lavoro

• Intervallo di grandezza

Cavo: 0,12 - 8,0 millimetri.

• Applicazione della termocoppia:

• Riscaldamento - bruciatori a gas per i forni

• Raffreddamento - congelatori

• Protezione del motore - temperature e temperature in superficie

• Controllo ad alta temperatura - colata del ferro

• Tipo gamma di temperature di N:

• Temperatura di funzionamento continua massima: fino a 2,300F (1,260C)

• Uso a breve termine: 2,336F (1,280C)

• Cavo del grado della termocoppia, -454 a 2300F (- 270 a 1,260C)

• Cavo di estensione, 32 a 392F (0 a 200C)

• Tipo accuratezza di N (qualunque è maggior):
• Norma: +/- 2.2C o +/- .75%
• Limiti dell'errore speciali: +/- 1.1C o 0,4%
